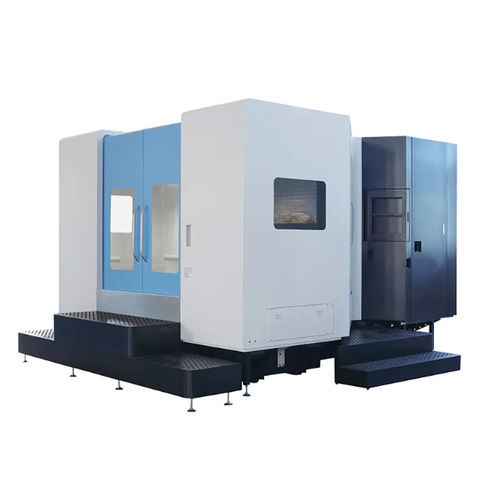

Centro di lavoro 3 assi H series4 assiorizzontalea doppia colonna
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi, 4 assi
- Orientazione del mandrino
- orizzontale
- Struttura
- a doppia colonna, con tavola rotante intermittente
- Testa del mandrino
- BT 40, BT 50
- Numero di utensili
- 24 utensili, 30 utensili, 40 utensili
- Altre funzioni
- di fresatura, di foratura, di maschiatura
- Altre caratteristiche
- di alta precisione, ad alta produttività, ad alta rigidità, con portautensili
- Corsa X
105 mm, 750 mm, 1.300 mm, 1.600 mm
(4,13 in, 29,53 in, 51,18 in, 62,99 in)- Corsa Y
500 mm, 750 mm, 900 mm, 1.000 mm
(19,69 in, 29,53 in, 35,43 in, 39,37 in)- Corsa Z
500 mm, 900 mm, 1.000 mm
(19,69 in, 35,43 in, 39,37 in)- Velocità di rotazione
8.000 rpm, 12.000 rpm
(50.265 rad.min-1, 75.398 rad.min-1)- Rotazione piano di lavoro (asse C)
Max.: 360 °
Min.: 0 °
- Velocità di avanzamento asse X
16 m/min, 24 m/min, 30 m/min
- Velocità di avanzamento asse Y
16 m/min, 24 m/min, 30 m/min
- Velocità di avanzamento asse Z-Not Tr-
16 m/min, 24 m/min, 30 m/min
- Carico massimo del piano di lavoro
500 kg, 800 kg, 2.000 kg, 3.000 kg
(1.102 lb, 1.764 lb, 4.409 lb, 6.614 lb)- Precisione di collocamento
0,012 mm, 0,015 mm, 0,018 mm
(0,00047 in, 0,00059 in, 0,00071 in)- Ripetibilità
Max.: 0,012 mm
(0,00047 in)Min.: 0,008 mm
(0,00031 in)- Peso totale
8.000 kg, 9.500 kg, 12.500 kg, 51.600 kg
(17.636,98 lb, 20.943,91 lb, 27.557,78 lb, 113.758,53 lb)- Lunghezza totale
2.450 mm, 3.050 mm, 3.750 mm, 4.300 mm
(96,5 in, 120,1 in, 147,6 in, 169,3 in)- Larghezza massima
3.050 mm, 4.250 mm, 5.500 mm, 5.600 mm
(120,1 in, 167,3 in, 216,5 in, 220,5 in)
Descrizione
Il centro di lavoro orizzontale serie H (modelli H500, H630, H800, H1000) è progettato per lavorazioni multi‑faccia, asportazioni pesanti e alta precisione. Unisce un basamento monolitico a T rovesciata, una colonna a doppia parete tipo porta e una tavola rotante indicizzata 360° di serie per ridurre le riprese e aumentare la produttività.
Principali caratteristiche
Principali componenti e moduli funzionali
Configurazione standard (componenti ed origine)
Specifiche tecniche
Principali caratteristiche
- Basamento a T rovesciata monolitico e colonna a doppia parete per elevata rigidità strutturale e resistenza alle vibrazioni.
- Tre assi azionati da viti a ricircolo di sfere di grande diametro per migliore rigidità di trasmissione, ripetibilità e precisione di posizionamento.
- Guide lineari a rulli ad alta precisione su X/Y/Z per rapida risposta e posizionamento costante.
- Tavola rotante 360° di serie per lavorazioni multi‑faccia in un solo serraggio; tavola del quarto asse opzionale disponibile.
- Funzioni: fresatura, alesatura, foratura (forare/scalpello/allargare), maschiatura e svasatura per asportazioni pesanti e produzione di precisione in serie o pezzo singolo.
Principali componenti e moduli funzionali
- Corpo macchina: basamento in ghisa fusa in sabbia resina ad alta resistenza, ottimizzato per assorbimento vibrazioni e stabilità di lavorazione.
- Sistema CNC: FANUC (es. FANUC MF5) con supporto multilingua e ingresso/uscita programmi via USB; opzioni FANUC o SIEMENS disponibili.
- Mandrino: scatola del mandrino in ghisa sottopressione; opzioni di azionamento diretto o a cinghia (BBT40 / BT40–BT50 a seconda del modello); velocità fino a 12.000 rpm su alcuni modelli; potenze riferite fino a 7,5 kW.
- Raffreddamento mandrino / scambiatore olio: raffreddamento ad olio per controllo della temperatura e stabilità termica (~22 °C target).
- Sistema aria: filtrazione per rimuovere acqua e polvere dalla fonte d'aria e proteggere i componenti.
- Acqua centrale / raffreddamento mandrino: uscita acqua centrale per raffreddamento mandrino e dissipazione del calore.
- Magazzino / cambio utensili: cambio utensili a disco con braccio meccanico e posizionamento a camma con rullo per cambi precisi e rapidi; capacità opzionali 24/30/40 a seconda del modello.
- Assi opzionali / tavole rotanti: quarto asse opzionale per lavorazioni multi‑lato e riduzione dei serraggi.
- Guide e viti: riferimenti PMI/HIWIN/THK con guide a rulli ad alta precisione e viti a ricircolo (es. 2508 φ25 mm × passo 8 mm).
- Elettrico / quadro di comando: componenti Schneider, driver Syntec/FANUC/SIEMENS possibili e climatizzazione quadro.
- Sistema idraulico: ad esempio Seven Ocean (~20 L) per mandrino, contropunta e cilindri idraulici.
- Lubrificazione e raffreddamento: sistema Ishan per lubrificazione guide/viti, separatore olio, pompa di sollevamento e serbatoio ≈38 L per raffreddamento utensile e rimozione trucioli.
Configurazione standard (componenti ed origine)
- Sistema CNC: FANUC MF5 (Giappone) come esempio standard.
- Viti a sfere & guide: PMI / HIWIN / THK.
- Cuscinetti vite: NSK / NACHI.
- Accoppiatori: R+W / Jingqin.
- Cambio utensili: Okada / Chen Sound.
- Componenti elettrici: Schneider (Francia).
- Idraulica: Seven Ocean (Taiwan).
- Scambiatore/raffreddamento olio mandrino: Rucol / Quang.
Specifiche tecniche
- Modelli: H500, H630, H800, H1000
- Dimensioni piano (L×L): H500: 500×500 mm; H630: 630×700 mm; H800: 800×800 mm; H1000: 1000×1000 mm
- Portata max piano: H500: 500 kg; H630: 800 kg; H800: 2000 kg; H1000: 3000 kg
- Indicizzazione tavola (B): H500: 0.001°; H630/H800/H1000: 1° × 360°
- Scanalatura T (L×passo): H500: 5–18×100 mm; H630/H800: 5–22×125 mm; H1000: 7–22×125 mm
- Ø max pezzo: H500 Ø850 mm; H630 Ø1100 mm; H800 Ø1500 mm; H1000 Ø1700 mm
- Corsa max X/Y/Z (mm): H500: 750 / 500 / 500; H630: 1050 / 750 / 900; H800: 1300 / 900 / 1000; H1000: 1600 / 1000 / 1000
- Specifica mandrino: H500 BT40; H630 BT40/BT50; H800 BT50; H1000 BT50
- Velocità max mandrino: H500/H630: 12.000 rpm; H800/H1000: 8.000 rpm
- Precisione posizionamento X/Y/Z: H500: 0.012 mm; H630/H800: 0.015 mm; H1000: 0.018 mm
- Ripetibilità X/Y/Z: H500: 0.008 mm; H630/H800: 0.01 mm; H1000: 0.012 mm
- Magazzino opzionale: H500: 24; H630: 24/30; H800/H1000: 24/30/40
- Peso approssimativo: H500: 8000 kg; H630: 9500 kg; H800: 12500 kg; H1000: 51600 kg
- Dimensioni complessive (mm): H500: 2450×3050; H630: 3050×4250; H800: 3750×5500; H1000: 4300×5600
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
Vedi tutti i cataloghi di Ningbo GongTie Precision Machinery Co.,LTDAltri prodotti Ningbo GongTie Precision Machinery Co.,LTD
