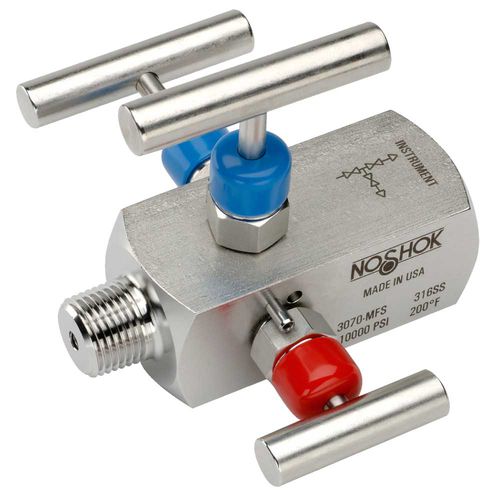

Valvola a spillo 3070

manualedi sfiatoper liquidi alimentari e bevande

Combina l'isolamento e lo sfiato in un'unica valvola, eliminando la necessità di tubi e raccordi La valvola di blocco isola i fluidi di processo a valle, mentre la valvola di sfiato scarica i fluidi a monte, consentendo di rimuovere gli strumenti senza disturbare l'installazione permanente delle tubazioni sul fondo Il tappo di sfiato da 1/4" NPT è posizionato a 90° a sinistra e può essere rimosso e sostituito con una tubazione di scarico per dirigere i fluidi in un luogo sicuro testato al 100% sulle perdite di elio a 1 x 10-4 ml/s per garantire prestazioni e affidabilità pressione nominale della sede rigida di 10.000 psi a 200 °F Lo stelo a prova di esplosione fornisce una tenuta secondaria dello stelo nella posizione di massima apertura Guarnizione o-ring in FKM e anello di back-up in PTFE sotto la filettatura dello stelo per proteggere dalla corrosione e dalla galla; guarnizione in PTFE o grafite opzionale Tutti gli steli sono in acciaio inox 316 Tutte le filettature dello stelo sono rullate per garantire resistenza e facilità di funzionamento Coperchio in un unico pezzo con tenuta metallo-metallo al corpo della valvola sotto le filettature del coperchio Perno a molla scanalato per prevenire l'allentamento accidentale Cappuccio antipolvere in vinile per coperchio e stelo (senza imballaggio) Materiali - Acciaio zincato-nichelato, acciaio inox 316 elettrolucidato Connessioni - 1/2" e 1/4" NPT Configurazioni maschio-femmina e femmina-femmina disponibili, sfiato destro opzionale Valori di pressione* - 10.000 psi a 200 °F
