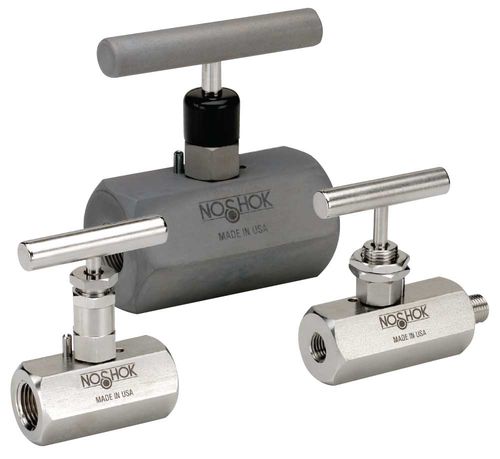

Valvola a spillo 400

manualedi arrestoper vapore

Perdita di elio al 100% testata a 1 x 10-4 ml/s per garantire prestazioni e affidabilità Lo stelo a prova di esplosione fornisce una tenuta dello stelo secondario in posizione completamente aperta Guarnizione o-ring FKM e anello di sicurezza in PTFE sotto le filettature dello stelo per proteggere dalla corrosione e dalla formazione di galla; guarnizioni in PTFE o grafite opzionali (solo per alcune grandezze NPT) Tutti gli steli sono in acciaio inossidabile 316 Tutte le filettature dello stelo sono rullate per una maggiore resistenza e facilità d'uso Cofano monoblocco con una guarnizione metallo-metallo al corpo della valvola sotto le filettature del cofano Perno a molla scanalato per evitare l'allentamento accidentale Cappuccio antipolvere in vinile per cofano e stelo (non confezionato) Materiali - Acciaio zincato nichelato, acciaio inossidabile 316 elettrolucidato Connessioni - 1/4", 3/8", 1/2", 3/4", 1", 1-1/4" & 1-1/2" NPT 7/16"-20 UNF (#4 SAE, J1926) Maschio-femmina, femmina-femmina, configurazioni in linea e ad angolo Pressione nominale* - 10.000 psi a 200 °F per 1/4" NPT a 1/2" NPT 8.000 psi a 200 °F per 3/4" NPT a 1-1/2" NPT Dimensione dell'orifizio - 1/4" - 1/2" NPT: 0.187" 3/4" - 1-1/2" NPT: 0,438" Coefficiente di flusso - 1/4" - 1/2" NPT: CV 0,44 3/4" - 1-1/2" NPT: CV 2,70 Tenuta e tipo di tenuta vapore - Tutti gli steli in acciaio inossidabile 316 con o-ring in FKM e anello di sicurezza in PTFE sotto le filettature, premistoppa in PTFE o grafite opzionale solo per 1/4", 3/8" e 1/2" NPT Opzioni - Supporti a pannello, materiali per o-ring, maniglie, imballi, stelo di regolazione e punte dello stelo Peso - Circa 1,3 libbre fino a 1/2" Circa 4,5 libbre esadecimale grande, femmina-femmina Circa 6 libbre. Esce grande, maschio-femmina
