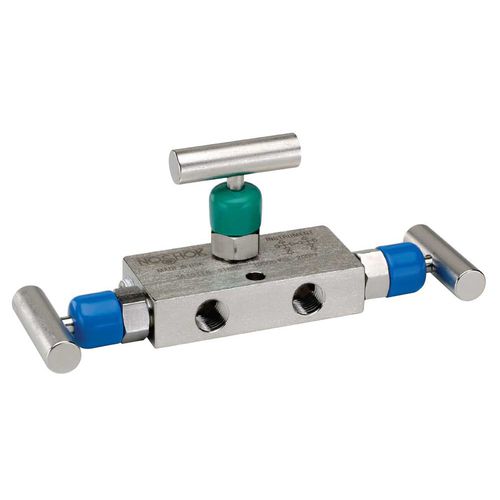

Manifold a 3 vie 3 series

in acciaio inossidabiledi isolamento

Il design compatto è ideale per installazioni con spazio limitato, come dietro pannelli o in armadi Progettato per l'uso con trasmettitori di pressione differenziale che incorporano due valvole di isolamento e una valvola di equalizzazione nella misura della pressione differenziale Perdita di elio al 100% testata a 1 x 10-4 ml/s per garantire prestazioni e affidabilità Le valvole a punta morbida sono dotate di uno stelo brevettato Delrin® a punta morbida non rotante e di una guarnizione di riserva metallo-metallo (brevetto USA 6.820.857) Le valvole a sede rigida della serie 3610 hanno una pressione nominale di 10.000 psi a 200 °F Le valvole a punta morbida della serie 3710 hanno una pressione nominale di 6.000 psi a 200 °F Lo stelo a prova di esplosione fornisce una tenuta dello stelo secondario in posizione completamente aperta Guarnizione o-ring in FKM e anello di sicurezza in PTFE sotto le filettature dello stelo per proteggere dalla corrosione e dal gallaggio; guarnizioni in PTFE o grafite opzionali Tutti gli steli sono in acciaio inossidabile 316 Tutte le filettature dello stelo sono rullate per una maggiore resistenza e facilità d'uso Cofano monoblocco con una guarnizione metallo-metallo al corpo della valvola sotto le filettature del cofano Tappi antipolvere in vinile per cofani e steli (non confezionati) La guarnizione brevettata da corpo a corpo, da metallo a metallo, è progettata per aumentare significativamente il campo di pressione della valvola (Brevetto USA 7.758.014) Materiali - Acciaio zincato nichelato, acciaio inossidabile 316 elettrolucidato Connessioni - 1/4" NPT Pressione nominale* - Sedile rigido: 10.000 psi @ 200 °F Sedile morbido: 6.000 psi a 200 °F Dimensione dell'orifizio - 0,141 Coefficiente di flusso - CV 0,44
