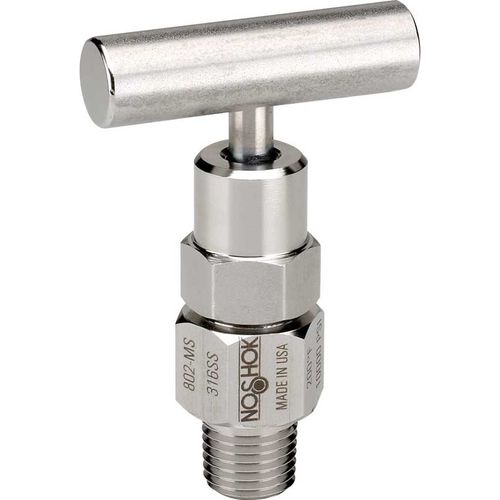

Valvola a spillo 8 series

manualedi scaricofilettata

Le valvole di spurgo forniscono un comodo mezzo per scaricare le pressioni di processo intrappolate tra una valvola di intercettazione e lo strumento Utilizza gli stessi gruppi di coperchi delle minivalvole serie 100/150 con un corpo filettato singolo integrato per l'inserimento nella porta di sfiato Le valvole a punta morbida sono dotate di uno stelo brevettato in Delrin® a punta morbida non rotante e di una guarnizione di riserva metallo-metallo (brevetto USA 6.820.857) testata al 100% per le perdite di elio a 1 x 10-4 ml/s per prestazioni e affidabilità garantite Pressione nominale della sede rigida di 10.000 psi a 200 °F Disponibile in acciaio nichelato, acciaio inox elettrolucidato e ottone Guarnizione o-ring in FKM e anello di back-up in PTFE sotto la filettatura dello stelo per proteggere dalla corrosione e dalla formazione di galla; guarnizione in PTFE o grafite (solo Serie 800) opzionale Tutti gli steli sono in acciaio inox 316 Tutte le filettature dello stelo sono rullate per garantire resistenza e facilità di funzionamento 0.porta di spurgo da 159 La tenuta brevettata da corpo a cofano, da metallo a metallo, è progettata per aumentare significativamente il campo di pressione della valvola (brevetto USA 7.758.014) Materiali - Acciaio zincato-nichelato, elettrolucidato acciaio inox 316, ottone 360 Connessioni - 1/4" e 1/2" NPT Sede rigida pressione nominale* - Ottone: 6.000 psi a 200 °F Acciaio: 10.000 psi a 200 °F Acciaio inox: 10.000 psi a 200 °F
