Piastra per test

Overview

Sistema completo per determinare la capacità portante del terreno in conformità alle normative di riferimento. Il kit per prove di carico su piastra è impiegato per la verifica della capacità portante del terreno di sottofondo, dello strato di fondazione e dello strato di base delle pavimentazioni. È anche utile per valutare la capacità portante superficiale e lo stato di compattazione di materiali granulari e banchine stradali.

Test principle
La prova prevede l'applicazione al terreno di incrementi di carico crescenti tramite un sistema oleodinamico e una piastra circolare, misurando contemporaneamente i cedimenti. Determina la deformabilità/comprimibilità mediante trasmissione della carica attraverso il sistema idraulico sulla piastra circolare. I cedimenti indotti dalla piastra sono rilevati con comparatori centesimali o sistemi di acquisizione digitale riferiti ad un riferimento esterno all'area d'influenza del carico. La massa del mezzo di contrasto deve essere scelta in funzione del carico previsto.

Application and plates
Le prove si eseguono generalmente con piastre metalliche di diametro standard da 300 a 760 mm e possono essere effettuate a livello del terreno o all'interno di fosse/pozzi (profondità limitata dalla dimensione del martinetto e delle estensioni).

Standards
CNR BU 146; SN 670 317 e 670317th; Metodo CT2 del LCPC.

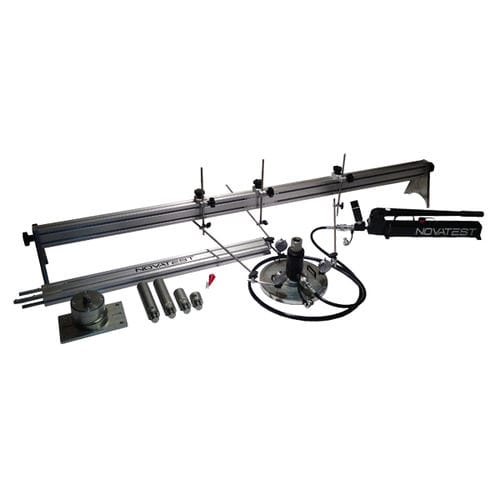

Technical features

• N.1 pompa a leva monostadio, pressione di esercizio 0–700 bar, 1,4 cc per corsa, serbatoio utile 0,5 L (*)
• N.1 manometro digitale ad alta precisione NVT02B 0–700 bar con indicazione picchi min/max, memorizzazione valori selezionabili e unità (psi, MPa, kPa, bar, mbar), accuratezza 0,20% F.S. (*)
• N.1 adattatore per manometro 1/2"G per collegamento a presa pressione
• N.1 cilindro a pistone cavo, ritorno a molla, spinta 10 t, corsa 50 mm (**)
• Possibilità di configurazione con martinetti di diversa capacità e corsa
• N.1 piastra Ø300 mm, sp. 25 mm con punti di appoggio regolabili per comparatori
• Piastre opzionali disponibili: Ø760 / Ø600 / Ø450 mm, spessore 25 mm
• N.1 testina articolata con cerniera sferica per il centraggio del carico
• Prolunghe: N.1 L=200 mm; N.2 L=100 mm; N.3 L=50 mm
• N.3 comparatori analogici centesimali, corsa 30 mm
• N.3 supporti porta-comparatore (n.3 L=600 mm + n.3 L=300 mm)
• N.1 trave di supporto per portacomparatori L=3000 mm (due blocchi smontabili L=1500 mm) con due supporti regolabili in altezza
• (*) Compatibile con Flat Jack Kit, STD Pull-Out Kit, Pull-Off 500 Kit, Shove Test
• (**) Compatibile con STD Pull-Out Kit, Pull-Off 500 Kit

Accessories (standard supply)

• N.1 pompa manuale monostadio con serbatoio 0,5 L (*)
• N.1 manometro digitale NVT02B 0–700 bar con indicatore di picco, completo di rapporto di taratura (rif. Accredia) (*)
• N.1 cilindro a pistone cavo, ritorno a molla, 10 t (100 kN) di spinta, corsa 50 mm, completo di diagramma forza/pressione (**)
• N.1 piastra Ø300 mm, sp. 25 mm
• N.1 testina con cerniera sferica per il centraggio del carico
• N.1 prolungo L=200 mm
• N.2 prolunghe L=100 mm
• N.3 prolunghe L=50 mm
• N.3 comparatori centesimali, corsa 30 mm
• N.3 supporti porta-comparatori
• N.1 trave di supporto per portacomparatori con supporti regolabili
• N.1 valigia rigida per il trasporto e la protezione del solo insieme idraulico

Accessories (optional)

• Cilindro a pistone cavo, ritorno a molla, 20 t (200 kN) di spinta
• Piastra Ø760 mm, sp. 25 mm
• Piastra Ø600 mm, sp. 25 mm
• Piastra Ø450 mm, sp. 25 mm

Downloads
Scheda tecnica disponibile in inglese (scheda tecnica prodotto PDF).

Technical specifications

• Pompa: pompa a leva monostadio, 0–700 bar, 1,4 cc per corsa, serbatoio 0,5 L
• Manometro: NVT02B digitale, 0–700 bar, picco min/max, visualizzazione multi-unità, accuratezza 0,20% F.S.
• Cilindro/Martinetto: pistone cavo, ritorno a molla, standard 10 t (100 kN), corsa 50 mm (opzionale 20 t disponibile)
• Piastra standard: Ø300 mm, spessore 25 mm (altri diametri standard: Ø450 mm, Ø600 mm, Ø760 mm tutti sp. 25 mm)
• Comparatori: 3 × comparatori analogici centesimali, corsa 30 mm
• Supporti e trave: supporti regolabili, trave L=3000 mm (due blocchi da 1500 mm)
• Prolunghe: 1 × 200 mm, 2 × 100 mm, 3 × 50 mm
• Testina articolata con cerniera sferica per il centraggio del carico
• Trasporto: valigia rigida per l'insieme idraulico
• Normative: CNR BU 146; SN 670 317 e 670317th; metodo LCPC CT2
