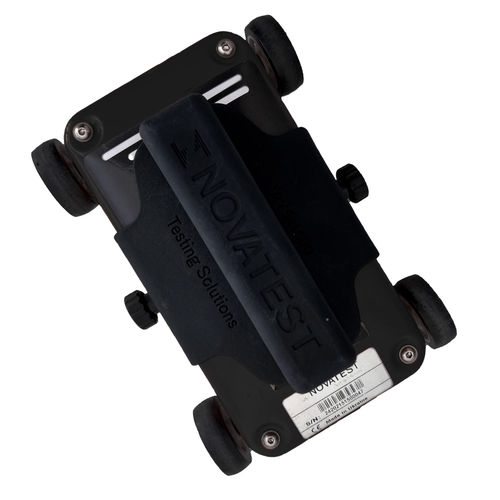

Georadar 3D SUBvysor 1500

compattoad alta velocitàleggero

Panoramica
La GPR SUBvysor 1500 è adatta all'ispezione di strutture in calcestruzzo e alla ricerca di oggetti metallici e dielettrici (crepe, vuoti, armature, ecc.).

Rilevamento
Con GPR SUBvysor 1500 è possibile rilevare rapidamente la posizione e la profondità di oggetti metallici e non metallici:

• Servizi metallici, inclusi tubi e cavi
• Tubazioni non metalliche, comprese PVC e cemento-amianto
• Posizione delle armature
• Zone di umidità
• Oggetti nel sottosuolo: vuoti, crepe, inclusioni eterogenee

Applicazioni principali

• Ispezione di strutture in calcestruzzo e muratura
• Localizzazione di cavi e tubazioni
• Analisi di costruzioni ingegneristiche (muri, fondazioni, ecc.)
• Ricerca di ferri d'armatura
• Ricerca di oggetti nascosti o incassati
• Misura degli spessori degli elementi strutturali

Caratteristiche

• Pre-elaborazione del segnale in tempo reale (filtraggio online)
• Filtri online auto-calibrati
• Ampia gamma di strumenti di post-elaborazione
• Aumento della gamma dinamica grazie allo stacking digitale delle tracce
• Tecnologia “Telbin” per elevato rapporto segnale/rumore
• Connessione al laptop: USB
• Nessuna unità di controllo aggiuntiva richiesta; qualsiasi laptop Windows può essere utilizzato
• Scocca dell'antenna: conforme IP65
• Non necessita di batteria interna; alimentata dalla porta USB del computer
• Basso consumo energetico
• Inclinometro integrato

Accessori / Kit incluso

• Antenna GPR SUBvysor 1500 MHz con impugnatura e asta telescopica, cavo dati USB per collegamento a PC/tablet ed encoder integrato
• Software GPR Logger
• Software Mapper 3D con modulo di esportazione dati in formato .dxf (opzionale .kmz)
• Manuale utente
• Zaino
• Piano portatile per notebook (ripiegabile, agganciabile allo zaino per consentire all'operatore singolo di usare il laptop)

Note

• PC/Tablet non incluso
• Tutte le antenne GPR SUBvysor sono compatibili con i sistemi operativi Windows

Documentazione disponibile

• Scheda tecnica (IT/EN)
• Manuale Mapper 3D (IT/EN)
• Manuale GPR Logger (IT/EN)

Caratteristiche / specifiche tecniche

• Frequenza antenna: 1500 MHz
• Gamma convertitore analogico-digitale: 18 bit
• Gamma dinamica: non inferiore a 135 dB
• Velocità acquisizione dati: fino a 150 tracce al secondo
• Finestra di rilevamento: 8, 12, 16, 20 nsec
• Numero massimo di campioni per traccia: 1.000
• Numero di stacking delle tracce: fino a 300
• Profondità di sondaggio: fino a 0,5 m (determinata dalle proprietà del terreno)
• Risoluzione spaziale: <0,03 m
• Modalità trigger: singola, interna, esterna
• Dimensione file di un singolo profilo: fino a 1.000.000 tracce
• Interfaccia: USB2
• Inclinometro integrato
• Dimensioni (L x P x A): 190 x 40 x 40 mm
• Peso antenna: 0,6 kg
• Intervallo di temperatura di esercizio: -20°C a 40°C
• Classificazione ambientale: IP65
• Tempo di funzionamento continuo: fino all'esaurimento del laptop
