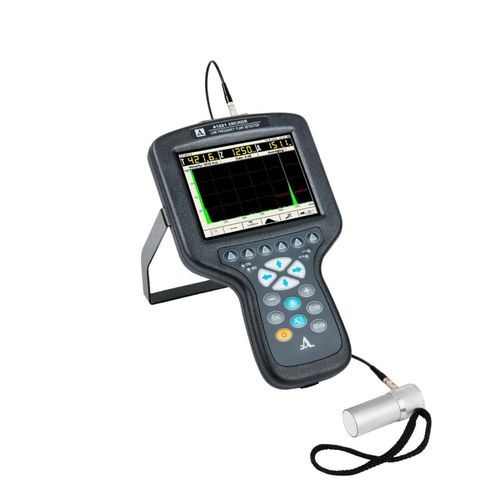

Apparecchiatura di ispezione CND ad ultrasuoni A1221

Descrizione del prodotto: L'A1221 ANCHOR è uno strumento ultrasonico per la valutazione in situ di elementi metallici incorporati utilizzando onde ultrasoniche a bassa frequenza. Applicazioni: - Il principale campo di applicazione dell'A1221 ANCHOR è il collaudo non distruttivo di bulloni di ancoraggio e elementi strutturali simili. - Le seguenti valutazioni possono essere eseguite posizionando il trasduttore ultrasonico all'estremità libera del bullone: - Rilevamento delle rotture dell'ancoraggio - Valutazione della lunghezza/residuo - Valutazione della qualità dell'adesione Caratteristiche dell'applicazione: - Diametro dei bulloni/barre valutabile: 20-40 millimetri - Lunghezza di valutazione non cementata: fino a 8 metri - Lunghezza minima di valutazione: 0,3 metri - Profondità di cementazione valutabile nel calcestruzzo: fino a 1 metro - Profondità di cementazione valutabile nella roccia: fino a 4 metri Caratteristiche tecniche: - Gamma di frequenza operativa, kHz: 25-250 - Lunghezza massima di acquisizione dati, μs: 4000 - Lunghezza di valutazione, m: 0,5-3 - Lunghezza di valutazione delle barre incorporate, m: fino a 1 - Gamma di diametro delle barre valutabile, mm: 20-40 - Gamma di velocità del materiale, m/s: 500-15000 - Tensione di uscita del trasmettitore, V: ±20, ±100, ±200 - Forma dell'impulso del trasmettitore: Meandro bipolare, 0,5÷5,0 periodi - Frequenza di ripetizione degli impulsi, Hz: 1-45 - Gamma di configurazione del guadagno, dB: 0-100, passo 1 - Numero di punti programmabili della funzione DAC: 24 - Gamma dinamica della funzione DAC, dB: 30 - Alimentazione: Batteria integrata - Tempo di funzionamento, h: 14 - Tempo di ricarica della batteria, h: 3 - Tipo di display: TFT (640 х 480) - Dimensioni dell'unità elettronica, mm: 260×156×43 - Peso dell'unità elettronica, kg: 0,8 Condizioni operative: - Gamma di temperatura operativa, ºC: da -20 a +45 - Umidità relativa dell'aria a +35°С, %, max: 95 Accessori (Kit di consegna): - No.1 Unità elettronica A1221 Anchor - No.1 Adattatore di alimentazione AC 80-264 / VDC 15V - No.1 Cavo USB 2.0 USB-A a USB Micro-B - No.1 Cavo Lem00 a Lemo0, 2,25m - No.1 Custodia per il trasporto - No.1 Copertura morbida - No.1 Supporto per strumento - No.1 Custodia rigida - No.1 Trasduttore piezoelettrico a bassa frequenza S0205, 25 Khz - No.1 Trasduttore piezoelettrico a bassa frequenza S0206, 50 KHz (opzionale) - No.1 Trasduttore piezoelettrico a bassa frequenza S0208, 100 KHz (opzionale) - No.1 Blocco di prova Rexilite - No.1 Accoppiatore ultrasonico 80 ml
