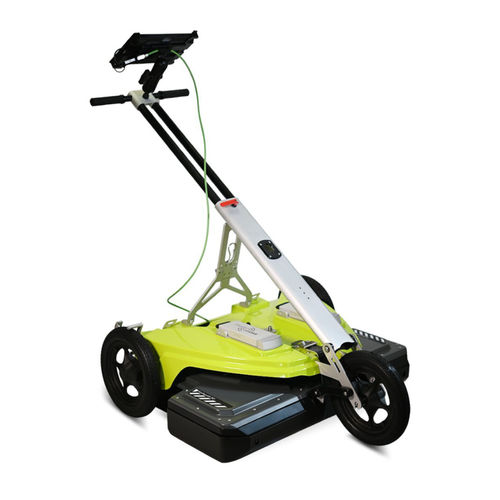

ImpulseRadar PinPointR 3D è un sistema GPR 3D professionale progettato per portare l'acquisizione tridimensionale nella semplicità operativa di un carrello georadar tradizionale. Compatto, leggero e utilizzabile da un solo operatore, combina un'architettura a 8 canali 450 MHz con il workflow tablet-driven ViewPoint 2, semplificando il passaggio dalle acquisizioni GPR 2D alla mappatura 3D del sottosuolo.

Design e portabilità
Il sistema pesa 25,4 kg (carrello + antenna) ed è trasportabile e dispiegabile da un singolo operatore. Piegato per il trasporto misura 870 × 540 × 370 mm; in uso (manubrio sollevato) le dimensioni sono 1010 × 540 × 1030 mm. Il design compatto riduce la complessità logistica e consente il trasporto su veicoli convenzionali.

Workflow
Il sistema è controllato da tablet tramite ViewPoint 2 per la configurazione del rilievo, l'acquisizione dei dati e la visualizzazione in campo. Il flusso operativo è: Trasporto → Messa in servizio → Acquisizione 3D → Elaborazione → Interpretazione. PinPointR 3D si integra in un ecosistema che include Condor e Geolitix Plus/Ultra per post-processing e interpretazione.

Vantaggi

• Acquisizione GPR 3D professionale integrata in un workflow familiare che riduce i tempi di formazione degli operatori.
• L'ergonomia di un carrello convenzionale semplifica la transizione dal 2D al 3D.
• Operatività da parte di un solo operatore: progettato per trasporto, dispiegamento e uso da un singolo tecnico.
• Dimensioni compatte da piegato per un trasporto agevole su autovetture convenzionali.
• Architettura a 8 canali per acquisizione simultanea di profili radar multipli e creazione di dataset 3D ad alta densità.
• Frequenza operativa 450 MHz adeguata per mappature e indagini professionali del sottosuolo.
• Workflow gestito da tablet ViewPoint 2 per configurazione, acquisizione e visualizzazione in campo.
• Compatibilità con Condor e Geolitix Plus/Ultra per elaborazione avanzata, visualizzazione e interpretazione.
• Supporto posizionamento tramite GPS interno o esterno compatibile con NMEA 0183.

Applicazioni

• Mappatura dei sottoservizi
• Ricerca e localizzazione di tubazioni
• Individuazione di cavidotti e reti tecnologiche
• Mappatura 3D delle utilities
• Mappatura di infrastrutture interrate
• Indagini preliminari alla progettazione
• Indagini preliminari agli scavi
• Rilievi in ambito urbano
• Indagini su strade
• Piazzali e parcheggi
• Individuazione di strutture sepolte
• Individuazione di anomalie del sottosuolo
• Rilievi GPR professionali ad alta densità
• Ricostruzione tridimensionale del sottosuolo
• Indagini in aree con alta densità di elementi interrati dove profili 2D isolati sono difficili da interpretare

Accessori inclusi / configurazione tipica

• Unità antenna PinPointR 3D 450 MHz array 8 canali
• ART per PinPointR 3D
• Supporto RAM Mount Tab-Tite per tablet 9"–10.5"
• 2 batterie Li-Ion ImpulseRadar
• 2 caricabatterie per batterie Li-Ion a 3 celle, con set di 3 cavi
• Cavo GPS esterno per ricevitore master, 35 cm – blu
• Cavo PC-a-switch, M12 X-code a RJ45 – 150 cm
• Asta GPS telescopica, 55–150 cm, attacco 5/8" UNC
• PC/Tablet Windows rugged

Software e integrazioni
ViewPoint 2: software di acquisizione gestito da tablet incluso per la configurazione del rilievo, l'acquisizione dei dati e la visualizzazione in campo. Condor: software ImpulseRadar consigliato per elaborazione avanzata, visualizzazione e interpretazione (venduto separatamente). Geolitix Plus / Ultra: piattaforme compatibili per post-processing, visualizzazione e interpretazione dei dataset GPR 3D (vendute separatamente). Ricevitore GPS / GNSS: supporta sistemi di posizionamento interni o esterni tramite NMEA 0183 per georeferenziare i dati acquisiti.

Caratteristiche / specifiche tecniche

• Tecnologia: GPR multicanale 3D
• Frequenza: 450 MHz
• Numero di canali: 8
• Larghezza di acquisizione: 59 cm, centro-centro tra canale 1 e canale 8
• Peso: 25,4 kg / 56 lb (carrello + antenna)
• Batteria: Li-Ion 12 V / 1,3 Ah
• Velocità di acquisizione dichiarata: >130 km/h @ intervallo punti 5 cm
• Dimensioni (ripiegato per il trasporto): 870 × 540 × 370 mm
• Dimensioni operative: 1010 × 540 × 1030 mm (manubrio sollevato)
• Temperatura operativa: da −20 °C a +50 °C
• Software di acquisizione: ViewPoint 2
• Software consigliato di post-processing: Condor / Geolitix
• Supporto GPS: GPS interno / esterno
• Protocollo GPS: NMEA 0183
• Conformità: CE, FCC e IC
• Garanzia: 2 anni
