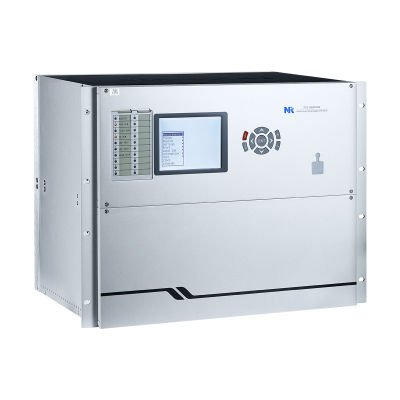

Relè di protezione di sottotensione PCS-985B/AW

contro le sottofrequenzedi sovraeccitazionedi tensione

Panoramica del prodotto
La protezione per unità generatore-trasformatore PCS-985 può essere applicata a turbo-dinamo, turbine a gas, impianti idroelettrici, accumulo pompaggio e generatori nucleari con diversi schemi di collegamento. Supporta CT/VT convenzionali e ECT/EVT e fornisce interfacce per l'automazione dell'impianto.
Per generatori di media-grande potenza, è possibile utilizzare due unità PCS-985 per ottenere una configurazione di protezione duplicata. Le due PCS-985 utilizzano gruppi CT differenti, e la protezione primaria e secondaria in una PCS-985 può condividere un gruppo di CT.
Il PCS-985B fornisce uno schema di protezione completo per un'unità generatore-trasformatore turbo-dinamo o nucleare che generalmente comprende generatore, trasformatore principale, trasformatore riduttore ed eccitatore o trasformatore di eccitazione.
Il PCS-985AW può essere impiegato per grandi unità idroelettriche o di accumulo pompaggio con diversi modi di collegamento.

Protezione differenziale di corrente (scheda)

• Protezione differenziale di corrente per unità generatore-trasformatore (87GT)
• Protezione differenziale di corrente del generatore (87G)
• Protezione differenziale di corrente del trasformatore principale (87T)
• Protezione differenziale di corrente del trasformatore riduttore (87T)
• Protezione differenziale di corrente del trasformatore di eccitazione o eccitatore (87E)

Protezione del generatore (scheda)

• Protezione differenziale trasversale fase-separata (87STG)
• Protezione differenziale incompleta (87IG)
• Protezione differenziale trasversale del punto neutro ad alta sensibilità (87NTG)
• Protezione inter-avvolgimento del generatore (59NIT)
• Protezione per impedenza fase-fase (21)
• Protezione di sovracorrente controllata in tensione (50/51P)
• Protezione guasto terra statore tensione sequenza zero fondamentale (64S1)
• Protezione guasto terra statore terzo armonico (64S2)
• Protezione guasto terra statore con iniezione di 20Hz (64SInj)
• Protezione guasto terra del rotore tipo Ping-Pang (64R)
• Protezione guasto del rotore con iniezione onda quadra a bassa frequenza (64RInj)
• Protezione sovraccarico statore (49S)
• Sovraccarico avvolgimento eccitazione (49E)
• Protezione contro energizzazione accidentale del generatore (50/27)
• Protezione perdita di passo del generatore (78)
• Protezione potenza inversa (32R)
• Protezione bassa potenza diretta (32F)
• Protezione sovracorrente albero generatore (51GS)
• Protezione sovraeccitazione (24)
• Protezione perdita di eccitazione (40G)
• Protezione sovratensione (59)
• Protezione sottotensione (27)
• Protezione sottofrequenza (81U)
• Protezione sovrafrequenza (81O)
• Protezione sovraccarico sequenza negativa (46G)
• Protezione avvio/arresto generatore (StShut)
• Protezione guasto interruttore (50BF)
• Protezione bilanciamento tensione (60)

Protezione del trasformatore principale

• Protezione difettosa a terra ristretta del trasformatore (64REF)
• Protezione sovracorrente di fase lato HV (50/51P)
• Protezione impedenza fase-fase lato HV (21)
• Protezione sovracorrente verso terra lato HV (50/51G)
• Protezione sovratensione/sovracorrente sequenza zero per gap lato HV
• Protezione sovraeccitazione (24)
• Protezione discrepanza poli lato HV (62PD)
• Protezione flashover interruttore (50F)
• Allarme tensione sequenza zero lato LV (59G)
• Allarme sovraccarico
• Avvio raffreddamento

Protezione del trasformatore riduttore

• Protezione sovracorrente (50/51P)
• La protezione sovracorrente include due stadi usati come protezione di backup

Protezione trasformatore di eccitazione / eccitatore

• Protezione sovracorrente controllata in tensione lato HV (50/51P)
• Protezione sovracorrente controllata in tensione per le due derivazioni lato LV (50/51P)
• Protezione sovracorrente residua per le due derivazioni lato LV (50/51G)
• Allarme sovraccarico
• Avvio raffreddamento

Funzioni accessorie

• Protezione meccanica (MR)
• Rilevatore guasti (FR)
• Auto-regolazione deriva tensione/corrente
• Supervisione circuito VT (VTS)
• Supervisione circuito CT (CTS)
• Autodiagnosi
• Sincronizzazione orologio GPS
• Registratore di guasti
• IEC61850 MMS & GOOSE per bus di stazione
• Protocollo IEC60870-5-103
• Protocollo MODBUS

Specifiche tecniche

• Tipi di generatori applicabili: turbo-dinamo, turbina a gas, idraulico, accumulo pompaggio, nucleare
• Schema di protezione completo per unità generatore-trasformatore includendo generatore, trasformatore principale, trasformatore riduttore ed eccitatore/trasformatore di eccitazione
• Supporta CT/VT convenzionali e ECT/EVT
• Fornisce interfacce per l'automazione della centrale
• Configurazione di protezione duplicata possibile per generatori medio-grandi con due unità PCS-985 e gruppi CT differenti
• Le funzioni di protezione includono protezioni differenziali (87GT/87G/87T/87E), multiple protezioni generatore/trasformatore, schemi di guasto rotore/stator e protezioni frequenza/tensione
• Comunicazioni: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS
• Registratore di guasti integrato e sincronizzazione orologio GPS
• Funzioni di supervisione e autodiagnosi: VTS, CTS, auto-regolazione deriva tensione/corrente, autodiagnosi
• Funzioni meccaniche e rilevazione guasti: MR, FR
• Gestione raffreddamento e sovraccarico: allarme sovraccarico, avvio raffreddamento
