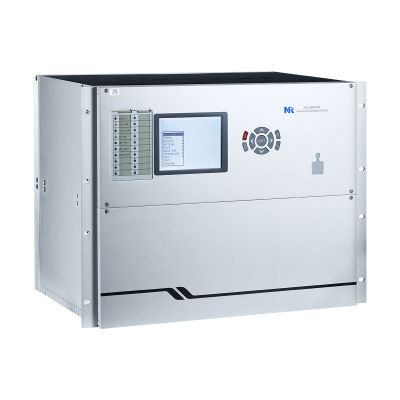

Relè di protezione di tensione PCS-985GE

di correnteper generatoreconfigurabile

Panoramica del prodotto
Il PCS-985GE è un dispositivo di protezione numerica per generatori che integra le funzioni di protezione primaria e di riserva in un'unica unità. Fornisce protezione completa di statore e rotore per generatori di centrale e protezione di base per il trasformatore di eccitazione. Il PCS-985GE è adatto a turbo-dinamo, gruppi a turbina a gas, idroelettrici, pompaggio-accumulo e generatori nucleari con diversi schemi di connessione.

Varie

• Rilevatore di guasti (FR)
• Regolazione automatica della deriva di tensione e corrente
• Supervisione circuito VT (VTS)
• Supervisione circuito CT (CTS)
• Rilevamento saturazione CT
• Autodiagnosi
• Sincronizzazione orologio GPS
• Registratore di guasti
• IEC61850 MMS & GOOSE per bus di stazione
• Protocollo IEC60870-5-103
• Protocollo MODBUS
• Protocollo DNP 3.0

Protezione del trasformatore di eccitazione

• Protezione differenziale (87ET)
• Protezione di sovracorrente (50/51P)

Protezione del generatore

• Protezione differenziale di corrente (87G)
• Protezione differenziale trasversale del punto neutro (87NTG)
• Protezione tra spire del generatore (59NIT)
• Protezione sovraccarico statore (49S)
• Protezione guasto a terra statore componente a sequenza zero fondamentale (64S1)
• Protezione guasto a terra statore 3° armonica (64S2)
• Protezione guasto a terra rotore tipo Ping-Pang (64R)
• Protezione guasto a terra rotore con iniezione di tensione quadrata a bassa frequenza (64RInj)
• Protezione sovraccarico avvolgimenti rotore (49E)
• Protezione contro energizzazione involontaria del generatore (50/27)
• Protezione contro perdita di sincronismo (78)
• Protezione avvio/arresto generatore (StShut)
• Protezione sovracorrente asse generatore (51GS)
• Protezione sovraccarico sequenza negativa (46G)
• Protezione potenza inversa (32R)
• Protezione bassa potenza diretta (32F)
• Protezione sovreccitazione (24)
• Protezione perdita di eccitazione (40G)
• Protezione sovracorrente di fase (50/51P)
• Protezione sovratensione di fase (59P)
• Protezione sottotensione (27P)
• Protezione sovrafrequenza (81O)
• Protezione sottofrequenza (81U)
• Protezione impedenza (21)
• Protezione guasto interruttore (50BF)
• Protezione meccanica (MR)
• Protezione equilibrio di tensione (60)

Specifiche tecniche

• Integra protezione primaria e di riserva del generatore in un unico dispositivo
• Fino a 28 canali di ingresso analogico (corrente e tensione)
• Funzioni di protezione configurabili per statore, rotore, guasti a terra, perdita di sincronismo, potenza inversa, sovra/sottofrequenza e protezioni di tensione
• Include diagnostica guasti, registrazione disturbi e registrazione eventi
• Supporta sincronizzazione orologio GPS
• Protocolli di comunicazione: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
• Applicabile a turbo-dinamo, turbine a gas, impianti idraulici, pompaggio-accumulo e generatori nucleari
