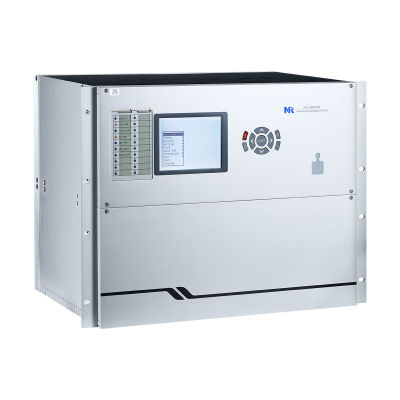

Relè di protezione di tensione PCS-985GI
per perdita di eccitazionedi sovratensionedi sovraeccitazione

Relè di protezione di tensione - PCS-985GI - NR Electric - per perdita di eccitazione / di sovratensione / di sovraeccitazione
Relè di protezione di tensione - PCS-985GI - NR Electric - per perdita di eccitazione / di sovratensione / di sovraeccitazione
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Valore misurato
di tensione, per perdita di eccitazione, di sovratensione, di sovraeccitazione, di potenza, di sequenza di fasi, di corrente, di sovraintensità, contro le sottofrequenze, di assenza di fase, di sottotensione, di squilibrio di fase, di frequenza, di sovraccarico, di eccitazione, di sottointensità, contro le sovrafrequenze
Rete
trifase
Applicazioni
per generatore
Comunicazione
Modbus RTU, Modbus, Ethernet
Altre caratteristiche
multicanale, programmabile, configurabile, di potenza inversa, con indicatore di guasti, digitale, multifunzione

Descrizione

Panoramica del prodotto
Il PCS-985GI è un dispositivo numerico di protezione del generatore che integra protezione primaria e di riserva in un'unica unità. Fornisce protezione completa per i generatori di centrali elettriche e protezione di base per generatori e trasformatori di eccitazione. Il PCS-985GI è applicabile a turbo-dinamo, generatori a turbina a gas, idroelettrici e nucleari con diversi schemi di collegamento.
Il PCS-985GI offre fino a 56 canali di ingresso analogico per misure di corrente e tensione. Le funzioni di protezione sono configurabili in base alle esigenze applicative. Le funzioni ausiliarie integrate includono diagnostica dei guasti, registrazione delle perturbazioni e degli eventi, registratore di guasti e ampie capacità di comunicazione.

Funzioni ausiliarie principali
  • Rilevatore di guasti (FR)
  • Regolazione automatica della deriva di tensione e corrente
  • Sorveglianza circuito VT (VTS)
  • Sorveglianza circuito CT (CTS)
  • Rilevamento saturazione CT (CTS)
  • Autodiagnosi
  • Sincronizzazione orologio GPS
  • Registratore di guasti
  • IEC61850 MMS & GOOSE per bus di stazione
  • Protocollo IEC60870-5-103
  • Protocollo MODBUS
  • Protocollo DNP 3.0


Protezioni di base
  • Protezione differenziale (87ET)
  • Protezione di sovracorrente (50/51P)


Funzioni di protezione del generatore
  • Protezione differenziale di corrente (87G)
  • Protezione differenziale di corrente incompleta (87IG)
  • Protezione differenziale trasversale suddivisa per fase (87STG)
  • Protezione differenziale trasversale al punto neutro (87NTG)
  • Protezione interavvolgimenti del generatore (59NIT)
  • Protezione sovraccarico statore (49S)
  • Protezione guasto a terra statore a sequenza zero fondamentale (64S1)
  • Protezione guasto a terra statore per sovracorrente sequenza zero (64S)
  • Protezione statore 3º armonica (64S2)
  • Protezione guasto a terra statore con iniezione di tensione 20 Hz (64SInj)
  • Protezione tipo Ping-Pang del rotore (64R)
  • Protezione rotore con iniezione onda quadra bassa frequenza (64RInj)
  • Protezione sovraccarico avvolgimenti rotore (49E)
  • Protezione contro energizzazione accidentale (50/27)
  • Protezione fuori sincronismo (78)
  • Protezione avvio/arresto (StShut)
  • Protezione sovracorrente al albero (51GS)
  • Protezione sovraccarico di sequenza negativa (46G)
  • Protezione potenza inversa (32R)
  • Protezione bassa potenza in avanti (32F)
  • Protezione sovraeccitazione (24)
  • Protezione perdita di eccitazione (40G)
  • Protezione sovracorrente di fase (50/51P)
  • Protezione sovratensione di fase (59P)
  • Protezione sotto-tensione (27P)
  • Protezione sovrafrequenza (81O)
  • Protezione sottofrequenza (81U)
  • Protezione impedenza (21)
  • Protezione guasto interruttore (50BF)
  • Protezione meccanica (MR)
  • Protezione equilibrio di tensione (60)


Specifiche tecniche
  • Modello: PCS-985GI
  • Fino a 56 canali di ingresso analogico inclusi ingressi di corrente e tensione
  • Integra protezione primaria e di riserva in un unico dispositivo
  • Applicabile a turbo-dinamo, turbine a gas, generatori idraulici e nucleari con diversi schemi di collegamento
  • Funzioni di protezione configurabili che coprono differenziale, sovracorrente, guasti a terra, protezioni di rotore e statore, protezioni di frequenza e tensione, potenza inversa, fuori sincronismo, protezioni albero e meccaniche, guasto interruttore, ecc.
  • Funzioni ausiliarie: diagnostica guasti, registrazioni delle perturbazioni, registrazioni degli eventi e registratore di guasti
  • Sorveglianza CT/VT e rilevamento saturazione CT
  • Sincronizzazione orologio GPS
  • Protocolli di comunicazione: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
