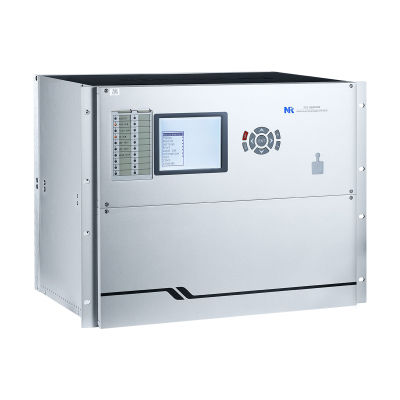

Relè di protezione di sovraintensità PCS-985TE

con dispersione a terradi sottotensionedi corrente

Panoramica del prodotto
PCS-985TE è un relè di protezione per trasformatori numerico che integra funzioni di protezione primaria e di backup in un unico apparato. Fornisce protezione completa per trasformatori a qualsiasi livello di tensione ed è tipicamente impiegato per trasformatori di avviamento/standby, trasformatori ausiliari in centrali multi-ramo e trasformatori principali.

Capacità generali
Il dispositivo supporta fino a 36 canali di ingressi analogici per misure di corrente e tensione. Le funzioni integrate comprendono diagnostica dei guasti, registrazione delle perturbazioni e degli eventi, registratore di guasti e varie interfacce di comunicazione per l'integrazione nei sistemi di stazione.

Caratteristiche principali

• Rilevatore di guasti (FR)
• Regolazione automatica della deriva di tensione e corrente
• Sorveglianza circuito VT (VTS)
• Sorveglianza circuito CT (CTS)
• Rilevamento saturazione CT
• Autodiagnosi
• Sincronizzazione orologio GPS
• Registratore di guasti
• IEC61850 MMS & GOOSE per bus di stazione
• Protocollo IEC60870-5-103
• Protocollo MODBUS
• Protocollo DNP 3.0

Funzioni di protezione

• Protezione differenziale di corrente (87T)
• Protezione guasto terra ristretta del trasformatore (64REF)
• Protezione da sovraeccitazione (24)
• Protezione da sovracorrente di sequenza negativa (50/51Q)
• Protezione da sovracorrente di fase (50/51P)
• Elementi di allarme sovracorrente di fase (51PAlm)
• Protezione da sovracorrente verso terra (50/51G)
• Protezione da sovratensione di fase (59P)
• Protezione da sottotensione di fase (27P)
• Protezione da sovratensione residua (59G)
• Protezione sovrafrequenza (81O)
• Protezione sottofrequenza (81U)
• Protezione per variazione della frequenza nel tempo (81R)
• Protezione da sovraccarico termico (49)
• Protezione di impedenza (21)
• Protezione guasto interruttore (50BF)
• Protezione dissenso poli (62PD)
• Protezione flashover interruttore (50F)
• Protezione differenziale unità generatore-trasformatore (87GT)
• Protezione meccanica (MR)

Specifiche tecniche

• Modello: PCS-985TE
• Tipo: Relè di protezione per trasformatori numerico che integra protezione primaria e di backup
• Ingressi analogici: Fino a 36 canali (ingressi corrente e tensione)
• Livello di tensione applicabile: Adatto per la protezione di trasformatori a qualsiasi livello di tensione
• Applicazioni tipiche: Trasformatori di avviamento/standby, trasformatori ausiliari in centrali multi-ramo, trasformatori principali
• Funzioni ausiliarie: Diagnostica dei guasti, registrazione delle perturbazioni, registrazione eventi, registratore di guasti
• Monitoraggio e supervisione: Sorveglianza circuito VT (VTS), sorveglianza circuito CT (CTS), rilevamento saturazione CT
• Sincronizzazione temporale: Sincronizzazione orologio GPS
• Protocolli di comunicazione supportati: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
• Protezioni integrate: Differenziale, guasto terra ristretto, sovraeccitazione, sequenza negativa, sovracorrente fase & terra, sovra/sotto tensione, protezioni di frequenza, sovraccarico termico, impedenza, protezioni correlate a interruttore, protezione meccanica
