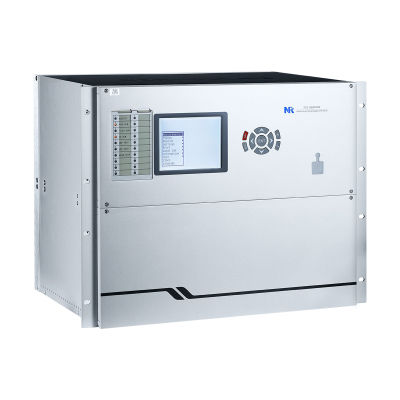

Relè di protezione di sovratensione PCS-985TI

di assimmetria di fasecontro le sottofrequenzecontro le sovrafrequenze

Panoramica
Il PCS-985TI è un dispositivo di protezione per trasformatori numerico che integra protezione primaria e di backup in un'unica unità. È progettato per proteggere trasformatori a qualsiasi livello di tensione e viene tipicamente impiegato per trasformatori di avviamento/standby, trasformatori ausiliari di centrali con più diramazioni e trasformatori principali. Il dispositivo supporta la protezione di un trasformatore principale a due avvolgimenti e di uno o due trasformatori ausiliari. PCS-985TI fornisce fino a 80 canali di ingresso analogico per misure di corrente e tensione. Le funzioni di protezione sono configurabili e l'unità integra diagnostica dei guasti, registrazione di disturbi ed eventi e più protocolli di comunicazione per l'integrazione di sistema.

Protezione del trasformatore principale

• Protezione differenziale di corrente (87T)
• Protezione guasto terra restritta del trasformatore (64REF)
• Protezione sovracorrente di sequenza negativa (50/51Q)
• Protezione per sovraeccitazione (24)
• Protezione sovracorrente di fase (50/51P)
• Elementi di allarme sovracorrente di fase (51PAlm)
• Protezione sovracorrente verso massa (50/51G)
• Protezione sovratensione di fase (59P)
• Protezione sottotensione di fase (27P)
• Protezione sovratensione residua (59G)
• Protezione sovrafrequenza (81O)
• Protezione sottofrequenza (81U)
• Protezione del tasso di variazione della frequenza (81R)
• Protezione sovraccarico termico (49)
• Protezione d'impedenza (21)
• Protezione guasto interruttore (50BF)
• Protezione disaccordo dei poli (62PD)
• Protezione arco interruttore (50F)
• Protezione meccanica (MR)

Protezione del trasformatore riduttore

• Protezione differenziale di corrente (87T)
• Protezione guasto terra restritta del trasformatore (64REF)
• Elementi di allarme sovracorrente di fase (51PAlm)
• Protezione sovratensione residua (59G)
• Protezione sovracorrente di fase lato HV del trasformatore riduttore (50/51P)
• Protezione sovracorrente di fase lato LV del trasformatore riduttore (50/51P)
• Protezione sovracorrente verso massa lato LV del trasformatore riduttore (50/51G)

Varie

• Rilevatore di guasti (FR)
• Regolazione automatica della deriva di tensione e corrente
• Sorveglianza circuito VT (VTS)
• Sorveglianza circuito CT (CTS)
• Rilevamento saturazione CT (CTS)
• Autodiagnosi
• Sincronizzazione oraria GPS
• Registratore di guasti
• IEC61850 MMS & GOOSE per bus di stazione
• Protocollo IEC60870-5-103
• Protocollo MODBUS
• Protocollo DNP 3.0

Specifiche tecniche

• Modello: PCS-985TI
• Tipo di dispositivo: Relè di protezione numerico per trasformatori che integra protezione primaria e di backup
• Applicazione: Protezione per trasformatori a qualsiasi livello di tensione, inclusi avviamento/standby, ausiliari e principali
• Ingressi analogici: Fino a 80 canali di ingresso analogico (corrente e tensione)
• Funzioni di protezione configurabili (vedere le liste di protezione sopra)
• Funzioni accessorie: diagnostica guasti, registratore di disturbi, registratore di eventi
• Sincronizzazione temporale: supporto sincronizzazione orologio GPS
• Sorveglianza VT/CT e rilevamento saturazione CT
• Protocolli di comunicazione supportati: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
• Registratore di guasti integrato
• Funzioni di autodiagnosi e monitoraggio
