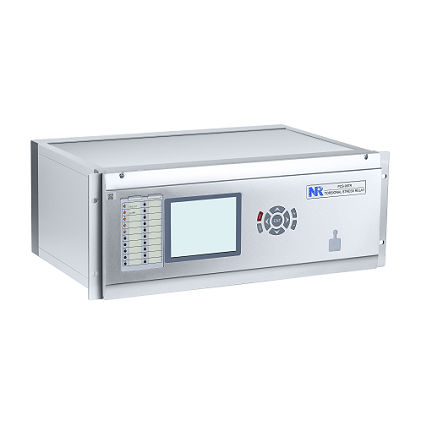

Relè di protezione di corrente PCS-987R

di velocitàdi tensionedi rotazione di albero

Panoramica
Le oscillazioni sotto-sincrone (SSO) possono verificarsi quando i gruppi turbina-alternatore sono collegati alla rete in determinate condizioni elettriche (ad esempio: condensatori serie sulle linee di trasmissione, convertitori HVDC, grandi impianti eolici). In presenza di SSO, il sistema albero turbina-alternatore può subire vibrazioni torsionali che causano affaticamento cumulativo, crepe sull'albero, rottura dei bulloni o danneggiamenti degli accoppiamenti. Il PCS-987R è un relè di protezione digitale (Relè di Sollecitazione Torsionale, RST) progettato per monitorare e proteggere i sistemi albero turbina-alternatore dalle vibrazioni torsionali in grandi unità termiche, nucleari e altre unità di generazione.

Funzioni varie

• Funzione di supervisione del trasformatore di corrente (CTS)
• Funzione di supervisione del trasformatore di tensione (VTS)
• Supervisione del segnale di velocità di rotazione (supporta quattro sensori di velocità, tipicamente installati alle estremità turbina ed eccitatore)
• Supervisione della comunicazione in fibra ottica

Funzioni di protezione

• Protezione contro la divergenza modale delle vibrazioni torsionali
• Protezione da affaticamento accumulato della sezione dell'albero con allarme o intervento di sgancio
• Funzione di allarme per fatica totale della sezione dell'albero

Specifiche tecniche

• Modello: PCS-987R
• Funzione: Monitoraggio e protezione delle vibrazioni torsionali nei sistemi albero turbina-alternatore
• Applicazioni: Grandi unità termiche, unità nucleari e altre unità di generazione soggette a SSO
• Sensori: Supporta quattro sensori di segnale di velocità di rotazione (tipicamente installati alle estremità turbina ed eccitatore)
• Supervisione: Supervisione trasformatore di corrente (CTS), supervisione trasformatore di tensione (VTS), supervisione del segnale di velocità di rotazione, supervisione della comunicazione in fibra ottica
• Caratteristiche di protezione: Protezione contro la divergenza modale delle vibrazioni torsionali; protezione da affaticamento accumulato della sezione dell'albero per allarme o sgancio; allarme per fatica totale della sezione dell'albero
