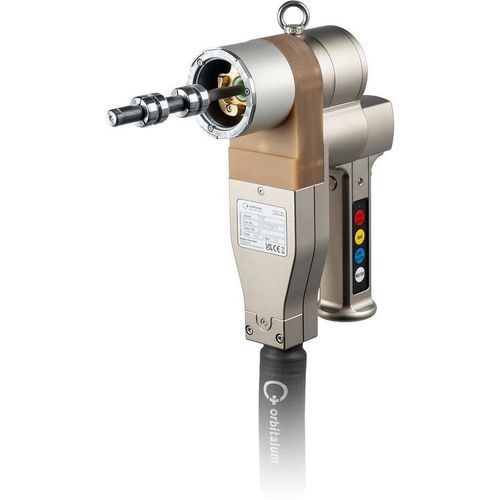

Testa di saldatura raffreddata ad acqua TX 38P

di tubi su piastra tubieraTIGorbitale

Panoramica

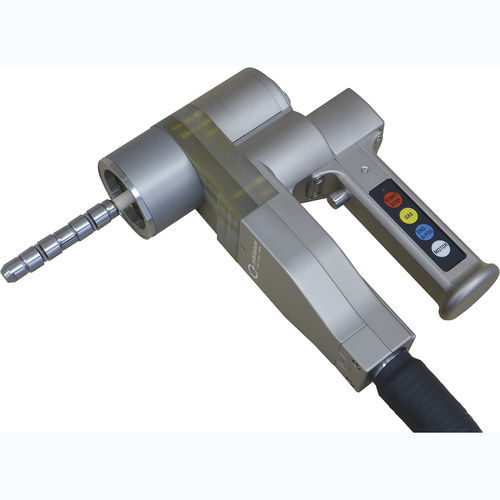

Testa di saldatura orbitale TIG TX 38P per giunzioni tubo-piastra: saldatura orbitale precisa, ottimizzata per scambiatori di calore a parete sottile. Adatta per riparazioni, manutenzione e produzione in serie, offrendo qualità del cordone e riduzione dei tempi di produzione.

Vantaggi principali

• Giunzioni tubo-piastra precise e ripetibili conformi alle esigenze dell’industria di processo.
• Stabilità di processo garantita da un design adatto all’uso industriale continuo.
• Qualità di saldatura uniforme in ogni posizione: risultati impeccabili su piastre tubiere orizzontali e verticali.

Massima produttività e risparmio di tempo

• Saldatura orbitale TIG automatizzata che riduce il lavoro manuale e assicura risultati costanti.
• Riconoscimento automatico della testa con sorgenti ORBIMAT per avvio rapido senza regolazioni manuali.
• Corpo testa raffreddato a liquido per evitare surriscaldamenti e mantenere condizioni di processo stabili.
• Unità opzionale ORBITWIN per alternare due teste e ridurre i tempi di attrezzaggio e inattività.

Utilizzo intuitivo e semplice

• Telecomando integrato nell’impugnatura per start/stop, regolazione gas e controllo del rotore — comando con una sola mano.
• Serraggio pneumatico con fissaggio autocentrante nel tubo per cambi rapidi senza utensili.
• Regolazione rapida della posizione dell’elettrodo per adattamento preciso ai diversi diametri dei tubi.

Durevole e di facile manutenzione

• Motore di azionamento affidabile che garantisce rotazione precisa e uniforme.
• Trasmissione di corrente senza usura tramite contatto strisciante raffreddato a liquido per prevenire perdite e ridurre la manutenzione.
• Design orientato al servizio con accesso agevole ai sistemi di serraggio e azionamento per interventi rapidi.

Applicazioni versatili

• Adatta a condizioni di estremità del tubo: a filo, leggermente rientrante o leggermente sporgente.
• Elevata compatibilità con mandrini AMI (modello 96).
• Segmenti di serraggio scalabili per diametri interni 13,8 – 37 mm.

Aumento della produttività con accessori opzionali

• Unità ORBITWIN (opzionale) per alternare due teste e aumentare la produttività.

Applicazioni / Settori

• Ottimizzata per scambiatori di calore industriali.
• Ideale per settori esigenti che richiedono qualità costante del cordone: riparazione, manutenzione e produzione in serie.

Caratteristiche / specifiche tecniche

• Modello: TX 38P
• Processo: saldatura orbitale TIG automatizzata (giunzioni tubo-piastra)
• Diametro interno tubo: 10,00 mm – 40,00 mm (0.394 – 1.575 in)
• Segmenti di serraggio (intervallo): 13,8 mm – 37 mm
• Mandrini compatibili: AMI (modello 96)
• Integrazione alimentazione: riconoscimento automatico della testa con sorgenti ORBIMAT
• Raffreddamento: corpo testa e contatto strisciante raffreddati a liquido
• Controllo: telecomando integrato nell’impugnatura (start/stop, gas, controllo rotore)
• Serraggio: serraggio e centraggio pneumatici per fissaggio senza utensili
• Elettrodo: rapido regolamento della posizione dell’elettrodo
• Azionamento: motore affidabile per rotazione precisa e uniforme
• Accessorio opzionale: unità ORBITWIN per alternanza di due teste
• Condizioni estremità tubo compatibili: a filo, leggermente rientrante, leggermente sporgente
