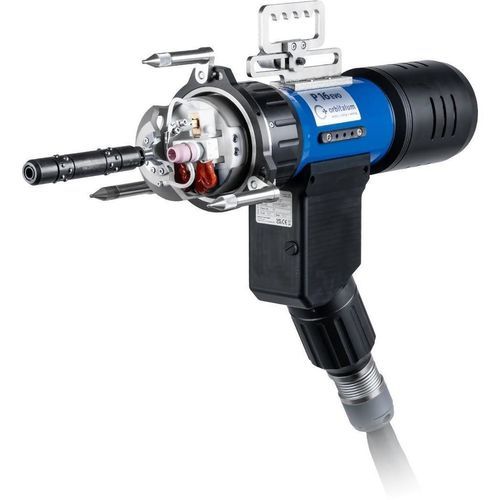

Testa di saldatura raffreddata ad acqua P16 EVO

di tubi su piastra tubieraorbitaleTIG

Panoramica
P16 EVO è una testa di saldatura orbitale TIG per giunzioni tubo-piastra tubiera, progettata per massima precisione, cordoni riproducibili e alta produttività. Ottimizzata per la produzione di scambiatori di calore e impianti di processo; compatibile con le sorgenti ORBIMAT e l’uso multitesta.

Prestazioni e produttività

• Esempio di produttività (riferimento): tubo OD 25 mm, spessore parete 2 mm, saldatura a passata singola — 1 testa: 350 tubi in 10 ore (≈1,30 min/tubo); 3 teste: 1.000 tubi in 10 ore (≈0,6 min/tubo).
• Risparmio di tempo fino al 65% per tubo in funzionamento multitesta nelle condizioni di riferimento.
• La saldatura orbitale TIG automatizzata garantisce cordoni riproducibili per la produzione in serie.

Varianti

• P16 EVO
• P16 EVO AVC (gamma di diametro estesa)

Range diametro esterno

• P16 EVO: 10,00 mm – 78,00 mm (0.394 – 3.071 pollici)
• P16 EVO AVC: 12,00 mm – 100,00 mm (0.470 – 3.937 pollici)

Massimi standard qualitativi

• Cordoni precisi e riproducibili grazie alla saldatura orbitale TIG automatizzata.
• Giunzioni tubo-piastra impeccabili, idonee per scambiatori di calore industriali e impianti di processo.
• Raffreddamento a liquido che mantiene temperature stabili su corpo macchina e testa torcia, consentendo saldature su scambiatori preriscaldati fino a 250 °C.
• Alimentazione filo allineata con l’asse di rotazione della torcia per evitare la torsione del filo alla boccola.

Flusso di lavoro rapido ed efficienza

• Rilevamento automatico della testa per avvio immediato con sorgenti ORBIMAT compatibili senza impostazioni manuali.
• Trasmissione di corrente affidabile per produttività costante.
• Sospensione bilanciata regolabile senza attrezzi per bilanciamento ottimale.
• Sistema di cambio rapido per torcia ed elettrodi che riduce i tempi di set-up.

Funzionamento intuitivo

• Pannello di controllo integrato nell’impugnatura per controllo intuitivo delle funzioni principali.
• Testa torcia orientabile fino a 30° per accesso preciso in spazi ristretti.
• Cartuccia di centraggio che garantisce posizionamento stabile durante l’intero processo di saldatura.

Durevole e bassa manutenzione

• Trasmissione di corrente senza usura che previene abrasione sull’accoppiamento e aumenta la durata utile.
• Robusto accoppiamento rotante per gas e acqua per funzionamento affidabile.
• Coperchio della testa raffreddato a liquido che riduce il carico termico e prolunga il ciclo di lavoro.
• Viti di regolazione in acciaio inossidabile di alta qualità per regolazioni fini e massima stabilità.
• Design di facile manutenzione con componenti accessibili per interventi rapidi.

Massima flessibilità

• Adatta a diverse geometrie di estremità tubo: a filo, incassate o sporgenti.
• Utilizzabile opzionalmente senza filo freddo a seconda delle esigenze di saldatura.
• Compatibile con le sorgenti ORBIMAT per integrazione fluida.

Uso multitesta

• L’impiego parallelo di più teste P16 EVO moltiplica la produttività (es.: fino a 1.000 tubi in 10 ore con tre teste nelle condizioni di riferimento).

Media

• Immagini prodotto e video dimostrativi disponibili che mostrano funzionamento della testa, sospensione di bilanciamento, pannello di controllo e configurazioni multitesta.

Caratteristiche / specifiche tecniche

• Modello: P16 EVO (disponibile anche P16 EVO AVC)
• Processo: saldatura orbitale TIG automatizzata per giunzioni tubo-piastra
• Diametro esterno tubo (P16 EVO): 10,00 mm – 78,00 mm
• Diametro esterno tubo (P16 EVO AVC): 12,00 mm – 100,00 mm
• Raffreddamento: testa di saldatura raffreddata a liquido; idonea per pezzi preriscaldati fino a 250 °C
• Alimentazione filo: asse rotante per evitare torsioni
• Inclinazione testa: fino a 30°
• Operazione: pannello integrato nell’impugnatura; riconoscimento automatico testa
• Manutenzione: trasmissione senza usura; accoppiamento rotante gas/acqua; design orientato al servizio
• Riferimento produttività: OD 25 mm, WT 2 mm, saldatura monostrato — 1 testa: 350 tubi/10 h; 3 teste: 1.000 tubi/10 h
• Compatibilità: sorgenti ORBIMAT
