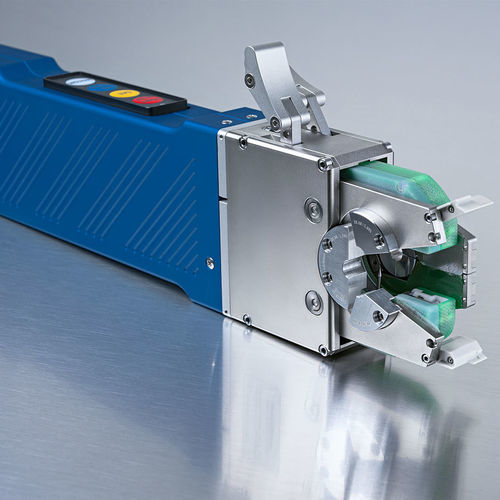

Testa di microsaldatura raffreddata ad acqua ORBIWELD 19

orbitalead alta precisioneper tubi

Panoramica

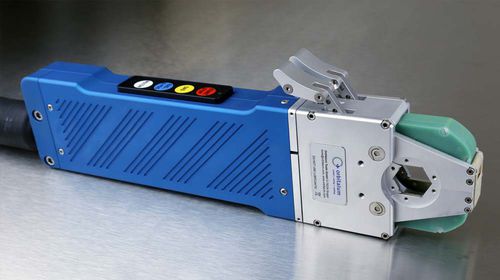

ORBIWELD 19 è una microtesta di saldatura compatta, raffreddata a liquido, progettata per cordoni orbitali precisi su tubi di piccolo diametro. Disponibile in due varianti: OW 19 e OW 19 HD. Offre prestazioni elevate in ingombro ridotto, con buona maneggevolezza e raffreddamento integrato per uso intensivo.

Vantaggi principali

• Design compatto ottimizzato per ambienti di lavoro ristretti
• Raffreddamento a liquido integrato per mantenere la temperatura di esercizio stabile in cicli prolungati
• Elevata stabilità e lunga durata grazie a struttura robusta
• Pannello di controllo integrato nell'impugnatura in alluminio per accesso diretto alle funzioni essenziali
• Utilizzo ergonomico con una mano tramite leve di serraggio
• Flip cover per ispezione visiva dell'allineamento prima della saldatura
• Impiego orizzontale, verticale o inclinato
• Inserti di serraggio stretti e larghi per diverse applicazioni
• Espandibile a OW 19 HD con kit di conversione

Varianti

• OW 19 — microtesta standard
• OW 19 HD — variante Heavy Duty con meccanismo di serraggio rinforzato, ottimizzata per carichi estremi e alte produzioni di saldatura (adatta per installazione e hook‑up nell'industria dei semiconduttori)

Applicazioni tipiche

• Saldatura orbitale micro su tubi di piccolo diametro
• Installazione e raccordo tubazioni nell'industria dei semiconduttori (OW 19 HD)
• Saldatura in spazi ristretti o difficili da raggiungere

Accessorio / Opzione produttività
L'unità di commutazione opzionale ORBITWIN consente di alternare l'impiego di due teste di saldatura per ridurre i tempi di preparazione e inattività e aumentare la produttività.

Blocchi descrittivi tecnici
Design compatto:

• Configurazione salvaspazio ideale per ambienti ristretti
• Meccanismo di serraggio in 3 parti che impedisce sporgenze oltre il profilo, anche a testa aperta

Elevata stabilità e durata:

• Struttura robusta per prestazioni stabili in uso intensivo
• Ridotto consumo dei materiali
• Raffreddamento a liquido integrato che protegge dal surriscaldamento e mantiene la temperatura costante
• Lunga durata e riduzione dei fermi macchina

Uso semplice ed efficiente:

• Pannello di controllo integrato nell'impugnatura in alluminio per controllo diretto delle funzioni essenziali
• Utilizzo con una mano grazie alle leve di serraggio ergonomiche
• Flip cover che facilita l'ispezione visiva dell'allineamento del tubo prima della saldatura

Massima flessibilità:

• Impiego in orizzontale, verticale o inclinato
• Inserti stretti e larghi per diverse applicazioni
• Convertibile in OW 19 HD tramite kit di conversione

OW 19 HD per carichi estremi:

• Variante Heavy Duty con meccanismo di serraggio rinforzato e stabile
• Ottimizzato per elevata forza di serraggio e allineamento preciso
• Progettato per elevati volumi di saldatura in brevi periodi
• Affidabile sotto carichi estremi

Specifiche tecniche

• Modello: ORBIWELD 19 (OW 19 / OW 19 HD)
• Diametro esterno tubo: 3,00 mm – 19,05 mm (0.118 – 0.750 in)
• Peso operativo: 7,5 kg (16.5 lbs)
• Raffreddamento: liquido integrato
• Meccanismo di serraggio: sistema in 3 parti; inserti stretti e larghi disponibili
• Varianti: OW 19 (standard), OW 19 HD (Heavy Duty)
• Espandibilità: convertibile in OW 19 HD con kit di conversione
• Accessori opzionali: unità ORBITWIN per alternanza di due teste
• Usi tipici: industria dei semiconduttori, saldature in spazi ristretti, operazioni ad alta frequenza
