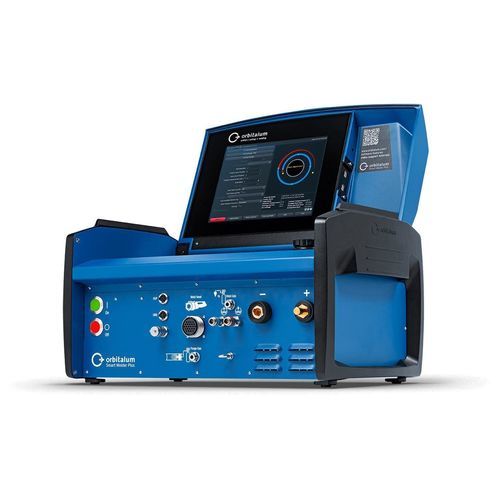

Alimentazione per saldatura orbitale Smart Welder Plus

per l'industria 4.0elettronicainverter

Descrizione Smart Welder Plus: sorgente di saldatura orbitale digitale per processi efficienti e qualità di saldatura costante. Progettata per produzione stazionaria e prefabbricazione, fornisce risultati riproducibili tramite programmi di saldatura memorizzati e supporta controllo di processo preciso e documentazione tracciabile.

Vantaggi principali

• Risparmio di tempo stimato: 156 h/anno* (es.: 50 saldature/giorno, 251 giorni lavorativi, testa OW 76, 50,8 x 1,65).
• Riduzione gas stimata: 1.059 l/anno** (in base alle ipotesi operative).
• Saldature aggiuntive possibili/anno***: 4.117 (sulla base dell'esempio sopra).

Caratteristiche di base

• Diametro esterno tubo: 3,00 mm – 275,00 mm (0,118” – 10,827”).
• Campo di regolazione (corrente): 5 – 180 A.
• Ciclo di lavoro: 60% a 180 A, 100% a 160 A.

Maggiore velocità, costi ridotti

• Controllo gas digitale Flow-Force per gestione fine del flusso.
• Riduzione dei tempi di preflusso e postflusso da 30 s a 15 s ciascuno — risparmio totale ≈ 30 s per saldatura.
• Secondo canale gas per spurgo/formatura interna del tubo.
• Gas permanente controllato digitalmente: esempio di riduzione da 15 l/min a 5 l/min.

Qualità riproducibile

• Cordoni puliti e continui con superficie liscia, privi di colori di rinvenimento.
• Risultati riproducibili grazie ai programmi memorizzati e all'autoprogrammazione.

Alta produttività

• Maggiore numero di saldature grazie alla riduzione dei tempi ciclo.
• Supporto per teste di saldatura raffreddate ad aria o a liquido.
• Adatto per produzione stazionaria e prefabbricazione; impilabile e salvaspazio per officina, veicolo e aree ristrette.
• Nuovo inverter con controllo ad alta precisione.

Funzionalità e componenti

• Controllo gas digitale integrato e secondo canale per spurgo.
• Supporti visivi/multimediali: clip dimostrativo sulla gestione del gas (video).
• Immagini prodotto e panoramica delle connessioni disponibili.

Serve più potenza? (variante Power Welder)

• Variante Power Welder disponibile per maggiori cicli di servizio e spessori maggiori.
• Power Welder Ø est.: 3,00 – 230,00 mm (0,118 – 9,055 in).
• Campo di regolazione Power Welder: 5 – 300 A.
• Esempi di ciclo di lavoro Power Welder: 40% a 300 A, 60% a 260 A, 100% a 220 A.
• Nota: è richiesta capacità di raffreddamento aumentata; ORBICAR W necessario per l'uso.

Connettività intelligente

• Tecnologie Industry 4.0 per acquisizione e salvataggio del 100% dei dati in rete locale.
• Sistema LAN/WLAN con possibilità di salvataggio su server e accesso in tempo reale tramite MQTT.
• Uso di scanner barcode/QR per semplificare produzione e documentazione; pacchetto IoT opzionale.

Tracciabilità dei processi

• Salvataggio opzionale via USB su hard disk, chiavetta o percorso di rete; memoria Never Loss Data per archiviazione sicura.
• Campi di documentazione liberamente definibili tramite processo digitale.
• Printer interno per programmi e report; Protocol Manager per gestione dei log.

Usabilità

• Interfaccia user-friendly: touch display, manopola multifunzione e softkey.
• Creazione automatica dei programmi di saldatura (autoprogrammazione).
• Menu multilingua per rapido apprendimento.

Note

• *156 h/anno risparmio con 50 saldature/giorno, 251 giorni lavorativi, testa OW 76, 50,8 x 1,65.
• **Esempio: gas permanente 2 l/min con 2 minuti tra le saldature; portata di saldatura precedente 16 l/min.
• ***Basato sui dati di esempio sopra.

Specifiche tecniche

• Nome modello: Smart Welder Plus.
• Marca: Orbitalum.
• Diametro esterno tubo: 3,00 mm – 275,00 mm (0,118” – 10,827”).
• Campo di regolazione: 5 – 180 A.
• Ciclo di lavoro: 60% a 180 A; 100% a 160 A.
• Gestione gas: controllo digitale Flow-Force; pre/post-flusso ridotti; secondo canale per spurgo interno; esempio di riduzione gas a 5 l/min.
• Acquisizione dati e connettività: LAN/WLAN, accesso MQTT in tempo reale, pacchetto IoT opzionale, esportazione USB, stampante interna, Protocol Manager.
• Interfaccia: touch display, manopola multifunzione, softkey, autoprogrammazione, menu multilingua.
• Varianti: Power Welder disponibile (fino a 300 A) per esigenze di potenza/ciclo maggiori.
