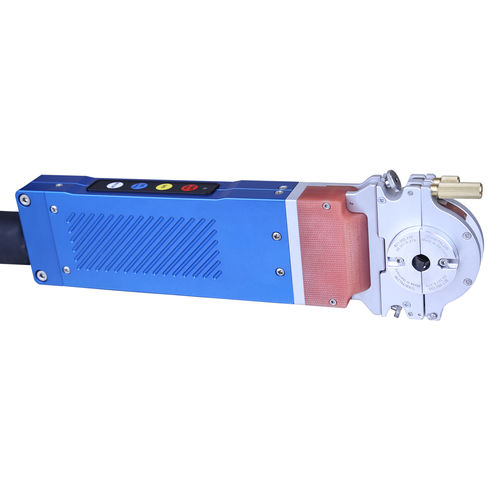

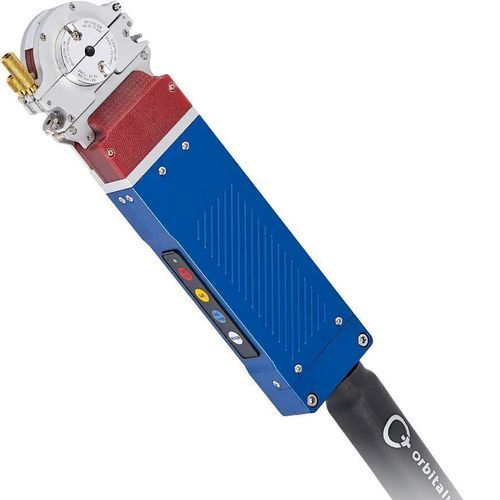

Testa di saldatura orbitale ORBIWELD 12

automaticachiusa

Panoramica
ORBIWELD 12 è una testa di saldatura orbitale chiusa e ultra-compatta, progettata per saldature precise e ripetibili in micro-applicazioni e in spazi ristretti. Il raffreddamento a liquido e il sistema modulare di cassette garantiscono elevato ciclo di lavoro e rapidi tempi di cambio.

Punti chiave

• Design sottile e modulare per accesso in aree confinate
• Raffreddamento a liquido per prestazioni costanti a correnti elevate
• Ottimizzata per la saldatura di micro-raccordi (Ø 3,00–12,70 mm)

Caratteristiche principali

• Struttura ultra-sottile:
  • Costruzione modulare: testa base + cassetta di serraggio
  • Consente saldature precise dei comuni micro-raccordi
  • Progettata per operare in aree di assemblaggio con spazio limitato
• Prestazioni elevate:
  • Alto ciclo di lavoro grazie al raffreddamento a liquido avanzato per uso continuato
  • Design meccanico robusto per risultati stabili sotto carichi elevati
• Semplice ed efficiente da usare:
  • Impugnatura in alluminio ergonomica con pannello di controllo integrato per il comando diretto alla testa
  • Sistema di cambio rapido senza attrezzi per cassette di serraggio che riduce i tempi di allestimento
• Massima flessibilità:
  • Cassetta Tipo A ultra-sottile con coperchio ribaltabile per controllo visivo dell'allineamento prima della saldatura
  • Cassetta Tipo B larga con inserti di serraggio intercambiabili per applicazioni standard
  • Rapido cambio tra tipi di cassetta per adattarsi a diverse esigenze di saldatura

Accessori opzionali

• Unità di commutazione ORBITWIN (opzionale) per l'uso alternato di due teste, riducendo i tempi di inattività e di preparazione

Applicazioni

• Saldatura orbitale di micro-raccordi e tubazioni di piccolo diametro
• Ideale per micro-applicazioni e operazioni in spazi ristretti che richiedono elevata precisione e ripetibilità

Specifiche tecniche

• Marca: Orbitalum
• Modello: ORBIWELD 12
• Diametro esterno tubo compatibile: 3,00 mm – 12,70 mm (0,118 – 0,500 pollici)
• Raffreddamento: raffreddamento a liquido per alto ciclo di lavoro e prestazioni stabili
• Tipi di cassette: Tipo A ultra-sottile (con coperchio ribaltabile) e Tipo B larga (inserti intercambiabili)
• Operazione: pannello integrato nell'impugnatura in alluminio; sistema di cambio rapido senza attrezzi
• Design: ultra-compatto / ultra-sottile per spazi ristretti e micro-raccordi
• Durata: struttura robusta per risultati stabili sotto carichi elevati
• Sorgenti di alimentazione compatibili (esempi): Mobile Welder OC Plus; Smart Welder Plus
• Accessorio opzionale: unità ORBITWIN
• Applicazioni tipiche: micro-raccordi, saldature in spazi ristretti, saldature ripetibili ad alta precisione
