Testa di saldatura a gas ORBIWELD 17

raffreddata ad acquaorbitalead alta precisione

Panoramica

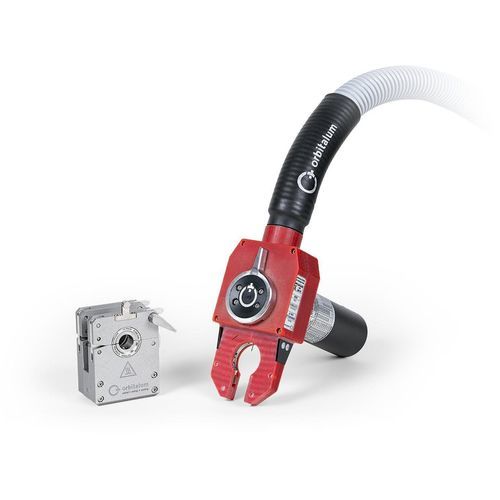

ORBIWELD 17: testina di saldatura orbitale compatta con raffreddamento attivo progettata per ottenere cordoni di saldatura precisi su tubi di piccolo diametro. Ideale per applicazioni high‑purity e per l’industria dei semiconduttori grazie a dimensioni estremamente compatte, elevata qualità di saldatura e opzioni di raffreddamento per carichi termici differenti.

Design e caratteristiche principali

• Design estremamente compatto e salvaspazio, adatto per ambienti di lavoro ristretti.
• Cassetta di serraggio rimovibile: facilita l’allineamento preciso dei tubi, il montaggio in linea e la prefabbricazione in officina.
• Pannello di controllo integrato sull’impugnatura per il comando diretto delle funzioni principali direttamente sulla testina.
• Calibro di regolazione dell’elettrodo per impostare la distanza dell’elettrodo in modo semplice e ripetibile.
• Calibro di centraggio del tubo per un posizionamento esatto del giunto da saldare.

Prestazioni e raffreddamento

• OW 17 con raffreddamento attivo a liquido integrato garantisce elevata capacità di lavoro e protezione contro il surriscaldamento anche in applicazioni intensive.
• OW 17 GC è la variante raffreddata a gas: alternativa per applicazioni con minore carico termico, compatta ed efficiente.
• Prestazioni costanti nel tempo con elevato duty cycle e lunga durata della testina.
• Possibilità di cicli di lavoro più brevi e stabilità termica durante operazioni ripetitive.

Versatilità d’uso

• Progettata per elettrodi da 1,0 mm e 1,6 mm.
• Funziona con tubazioni COAX (compatibile per risparmiare l’utilizzo di testine aggiuntive).
• Compatibilità con cassette di serraggio standard di mercato.
• Pacchetto specifico per l’industria dei semiconduttori (Laboratory Package) pensato per requisiti di qualità, precisione e affidabilità particolarmente stringenti.

Varianti

• OW 17 — raffreddamento attivo a liquido integrato.
• OW 17 GC — variante raffreddata a gas, più economica per carichi termici ridotti.

Generatori e compatibilità

• Compatibile con generatori Orbitalum indicati per micro‑saldatura (esempi di generatori presenti a corredo di gamma: Mobile Welder, Mobile Welder OC Plus, Smart Welder Plus).

Pacchetto per semiconduttori
È disponibile un pacchetto (Laboratory Package) specificamente adattato alle esigenze dell’industria dei semiconduttori, con accessori e configurazioni pensate per garantire la massima qualità dei cordoni di saldatura, la precisione e l’affidabilità richieste in questo settore.

Caratteristiche / specifiche tecniche

• Denominazione modello: ORBIWELD 17
• Varianti: OW 17 (raffreddamento liquido), OW 17 GC (raffreddamento gas)
• Diametro esterno tubo lavorabile: 3,00 mm – 17,20 mm (0.118 – 0.677 pollici)
• Diametro elettrodi supportati: 1,0 mm e 1,6 mm
• Sistema di serraggio: cassetta di serraggio rimovibile, compatibile con cassette standard di mercato
• Controlli: pannello di controllo integrato sull’impugnatura; calibro di regolazione elettrodo; calibro di centraggio tubo
• Raffreddamento: raffreddamento attivo a liquido integrato (OW 17) oppure raffreddamento a gas (OW 17 GC)
• Applicazioni tipiche: saldatura orbitale di precisione in spazi ristretti, applicazioni high‑purity e industria semiconduttori, tubi COAX
• Vantaggi: design compatto, elevato duty cycle, prestazioni stabili e lunga durata
