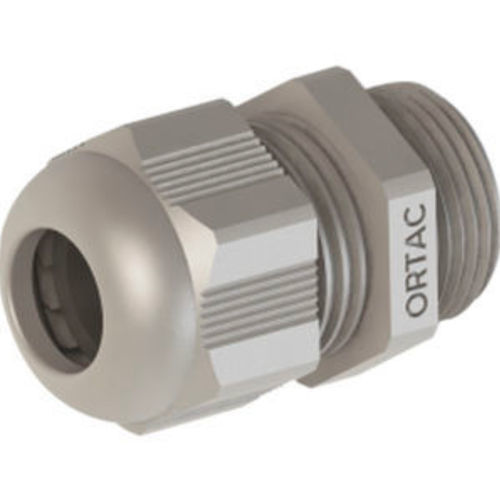

Pressacavo in poliammide OR series

in PA6resistente alle vibrazionisenza alogeni

Nome del prodotto
Pressacavi in poliammide - PG

Materiali

• Dado di serraggio: Poliammide PA6 V2
• Anello di tenuta: TPV
• Corpo pressacavo: Poliammide PA6 V2

Filetto / Protezione / Temperatura
Filetto di collegamento: PG (DIN 40430)
Classe di protezione: IP68, 5 bar (con o-ring)
Intervallo di temperatura: -20 °C a +100 °C (standard); breve periodo -30 °C a +150 °C

Proprietà

• Protezione antivibrazione
• Resistenza ai raggi UV disponibile su richiesta
• Facile da montare
• Senza alogeni

Dati tecnici (taglie, codici, dimensioni, intervalli di serraggio)
Intestazione: Taglia | Filetto AG | Codice grigio (RAL 7001) | Codice grigio chiaro (RAL 7035) | Codice nero (RAL 9005) | H mm | GL mm | A mm | B mm | Intervallo di serraggio mm
PG 7 | ORG 01 | ORL 01 | ORB 01 | 24 | 8 | 15 | 16 | 3 - 6,5 mm
PG 9 | ORG 02 | ORL 02 | ORB 02 | 28 | 8 | 19 | 19 | 4 - 8 mm
PG 11 | ORG 03 | ORL 03 | ORB 03 | 29 | 8 | 22 | 22 | 5 - 10 mm
PG 13,5 (RS) | ORG 04RS | ORL 04RS | ORB 04RS | 29 | 9 | 24 | 24 | 4 - 10 mm
PG 13,5 | ORG 04 | ORL 04 | ORB 04 | 29 | 9 | 24 | 24 | 6 - 12 mm
PG 16 | ORG 05 | ORL 05 | ORB 05 | 33 | 9 | 27 | 27 | 10 - 14 mm
PG 21 (RS) | ORG 06RS | ORL 06RS | ORB 06RS | 38 | 11 | 33 | 33 | 9 - 17 mm
PG 21 | ORG 06 | ORL 06 | ORB 06 | 38 | 11 | 33 | 33 | 13 - 18 mm
PG 29 | ORG 07 | ORL 07 | ORB 07 | 41 | 11 | 42 | 42 | 18 - 25 mm
PG 36 | ORG 08 | ORL 08 | ORB 08 | 51 | 13 | 53 | 53 | 22 - 32 mm
PG 42 | ORG 9 | ORL 9 | ORB 9 | 55 | 13 | 60 | 60 | 30 - 38 mm
PG 48 | ORG 10 | ORL 10 | ORB 10 | 55 | 14 | 65 | 65 | 34 - 44 mm

Note
La serie di pressacavi con filetto PG è disponibile in più codici colore RAL. Le taglie PG48 in poliammide non sono coperte dal certificato UR.

Specifiche tecniche

• Materiali: Poliammide PA6 V2 (dado, corpo); anello di tenuta: TPV
• Filetto di collegamento: PG (DIN 40430)
• Classe di protezione: IP68, 5 bar (con o-ring)
• Intervallo di temperatura: -20 °C a +100 °C (standard); breve periodo -30 °C a +150 °C
• Proprietà: protezione antivibrazione, resistenza UV su richiesta, montaggio semplice, senza alogeni
• Taglie e intervalli di serraggio disponibili: PG7 (3 - 6,5 mm), PG9 (4 - 8 mm), PG11 (5 - 10 mm), PG13,5 (4 - 10 mm e variante 6 - 12 mm), PG16 (10 - 14 mm), PG21 (9 - 17 mm e variante 13 - 18 mm), PG29 (18 - 25 mm), PG36 (22 - 32 mm), PG42 (30 - 38 mm), PG48 (34 - 44 mm)
• Più codici/tipi per taglia (es.: famiglie ORG / ORL / ORB indicate per taglia PG)
