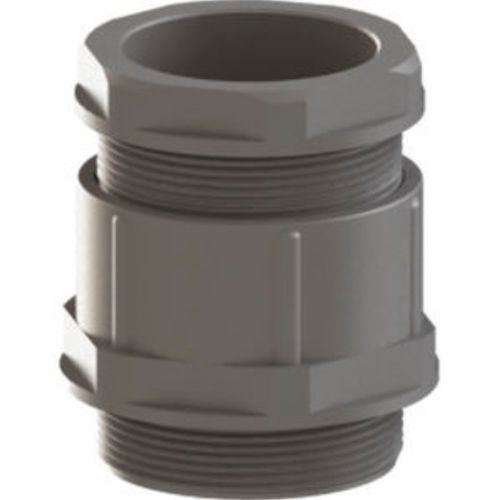

Pressacavo in poliammide ORL 18
in PA6IP54metrico

Pressacavo in poliammide - ORL 18 - ORTAC - in PA6 / IP54 / metrico
Pressacavo in poliammide - ORL 18 - ORTAC - in PA6 / IP54 / metrico
Pressacavo in poliammide - ORL 18 - ORTAC - in PA6 / IP54 / metrico - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in poliammide, in PA6
Tipo di protezione
IP54
Altre caratteristiche
con filettatura PG, metrico, DIN
Diametro del cavo

Max.: 32 mm
(1,26 in)

Min.: 3,5 mm
(0,14 in)

Diametro di filettatura

Max.: 48 mm
(1,89 in)

Min.: 12 mm
(0,47 in)

Campo di serraggio

Max.: 32 mm
(1,3 in)

Min.: 3,5 mm
(0,1 in)

Temperatura di funzionamento

Max.: 100 °C
(212 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Panoramica del prodotto
Pressacavi di tipo DIN in poliammide (serie DMR/ORG) per passaggio cavi, fissaggio e tenuta in quadri elettrici. Dado: Poliammide PA6 V2 + 30% fibra di vetro. Corpo: Poliammide PA6 V2. Guarnizione: TPV. Rondella: Polistirene. Adatto per filettature metriche (EN 60423) e PG (DIN 40430). Classe di protezione IP54. Intervallo di temperatura -20 °C a +100 °C. Resistente ai raggi UV. Montaggio semplice.

Dati tecnici (pressacavi filettatura metrica)
  • M 12 x 1,5 | DMRG 01 | DMRL 01 | DMRB 01 | H 21 | GL 8 | Chiave 15 | Gamma di serraggio 3,5 - 6
  • M 16 x 1,5 | DMRG 02 | DMRL 02 | DMRB 02 | H 22 | GL 8 | Chiave 19 | Gamma di serraggio 4,5 - 7
  • M 16 x 1,5 | DMRG 03 | DMRL 03 | DMRB 03 | H 22 | GL 8 | Chiave 22 | Gamma di serraggio 6 - 9
  • M 20 x 1,5 | DMRG 04 | DMRL 04 | DMRB 04 | H 26 | GL 9 | Chiave 24 | Gamma di serraggio 8 - 13
  • M 20 x 1,5 | DMRG 05 | DMRL 05 | DMRB 05 | H 28 | GL 10 | Chiave 27 | Gamma di serraggio 11 - 14
  • M 25 x 1,5 | DMRG 06 | DMRL 06 | DMRB 06 | H 32 | GL 11 | Chiave 33 | Gamma di serraggio 14 - 18


Dati tecnici (pressacavi filettatura PG)
  • PG 7 | ORG 11 | ORL 11 | ORB 11 | H 21 | GL 8 | Chiave 15 | Gamma di serraggio 3,5 - 6
  • PG 9 | ORG 12 | ORL 12 | ORB 12 | H 22 | GL 8 | Chiave 19 | Gamma di serraggio 4,5 - 7
  • PG 11 | ORG 13 | ORL 13 | ORB 13 | H 22 | GL 8 | Chiave 22 | Gamma di serraggio 6 - 9
  • PG 13,5 | ORG 14 | ORL 14 | ORB 14 | H 26 | GL 9 | Chiave 24 | Gamma di serraggio 8 - 13
  • PG 16 | ORG 15 | ORL 15 | ORB 15 | H 28 | GL 10 | Chiave 27 | Gamma di serraggio 11 - 14
  • PG 21 | ORG 16 | ORL 16 | ORB 16 | H 32 | GL 11 | Chiave 33 | Gamma di serraggio 14 - 18
  • PG 29 | ORG 17 | ORL 17 | ORB 17 | H 35 | GL 11 | Chiave 42 | Gamma di serraggio 18 - 25
  • PG 36 | ORG 18 | ORL 18 | ORB 18 | H 39 | GL 13 | Chiave 53 | Gamma di serraggio 25 - 32


Caratteristiche / Specifiche tecniche
  • Materiali: Dado - Poliammide PA6 V2 + 30% fibra di vetro; Corpo - Poliammide PA6 V2; Rondella - Polistirene; Guarnizione - TPV
  • Standard filettature: Metrico (EN 60423) e PG (DIN 40430)
  • Classe di protezione: IP54
  • Intervallo di temperatura: -20 °C a +100 °C
  • Resistenza ai raggi UV: Sì
  • Design: Tipo DIN con serraggio
  • Montaggio: Facile montaggio
  • Finiture disponibili: Grigio (RAL 7001), Grigio chiaro (RAL 7035), Nero (RAL 9005)
  • Matrice dettagliata delle dimensioni e dei codici pezzo fornita per le taglie metriche e PG (vedere dati tecnici sopra)
