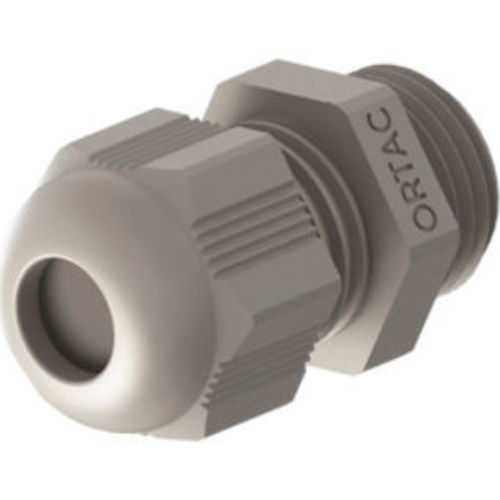

Pressacavo in poliammide KR

in PA6IP65senza alogeni

Panoramica del prodotto

• Pressacavo in poliammide a tenuta chiusa PA6 V2

Dettagli del prodotto

• Dado di serraggio: Poliammide PA6 V2
• Anello di tenuta: guarnizione speciale TPV per resistenza alla polvere
• Corpo pressacavo: Poliammide PA6 V2
• Filettatura di collegamento: Metrica (EN 60423) / PG (DIN 40430)
• Classe di protezione: IP65 (5 bar con O-ring)
• Intervallo di temperatura: -20 °C a +100 °C e -30 °C a +150 °C
• Caratteristiche principali: resistenza alla polvere (guarnizione speciale); protezione antivibrazione; resistenza UV su richiesta; facile assemblaggio; privo di alogeni

Dati tecnici — Pressacavi filettatura Metrica / PG
M 12 x 1,5 — KMRG 01 / KMRL 01 / KMRB 01 — 24 | 8 | 15 | 16 — Intervallo di serraggio: 3 - 6,5 mm
M 16 x 1,5 — KMRG 02 / KMRL 02 / KMRB 02 — 28 | 8 | 19 | 19 — Intervallo di serraggio: 4 - 8 mm
M 16 x 1,5 — KMRG 03 / KMRL 03 / KMRB 03 — 29 | 10 | 22 | 22 — Intervallo di serraggio: 5 - 10 mm
M 20 x 1,5 — KMRG 04 / KMRL 04 / KMRB 04 — 29 | 10 | 24 | 24 — Intervallo di serraggio: 6 - 12 mm
M 20 x 1,5 — KMRG 05 / KMRL 05 / KMRB 05 — 33 | 10 | 27 | 27 — Intervallo di serraggio: 10 - 14 mm
M 25 x 1,5 — KMRG 06 / KMRL 06 / KMRB 06 — 38 | 10 | 33 | 33 — Intervallo di serraggio: 13 - 18 mm
M 32 x 1,5 — KMRG 07 / KMRL 07 / KMRB 07 — 41 | 10 | 42 | 42 — Intervallo di serraggio: 18 - 25 mm
M 40 x 1,5 — KMRG 08 / KMRL 08 / KMRB 08 — 51 | 10 | 53 | 53 — Intervallo di serraggio: 22 - 32 mm
M 50 x 1,5 — KMRG 09 / KMRL 09 / KMRB 09 — 53 | 18 | 60 | 60 — Intervallo di serraggio: 30 - 38 mm
M 63 x 1,5 — KMRG 10 / KMRL 10 / KMRB 10 — 55 | 18 | 70 | 65 — Intervallo di serraggio: 34 - 44 mm

PG 7 — KRG 01 / KRL 01 / KRB 01 — 24 | 8 | 15 | 16 — Intervallo di serraggio: 3 - 6,5 mm
PG 9 — KRG 02 / KRL 02 / KRB 02 — 28 | 8 | 19 | 19 — Intervallo di serraggio: 4 - 8 mm
PG 11 — KRG 03 / KRL 03 / KRB 03 — 29 | 8 | 22 | 22 — Intervallo di serraggio: 5 - 10 mm
PG 13,5 — KRG 04 / KRL 04 / KRB 04 — 29 | 9 | 24 | 24 — Intervallo di serraggio: 6 - 12 mm
PG 16 — KRG 05 / KRL 05 / KRB 05 — 33 | 9 | 27 | 27 — Intervallo di serraggio: 10 - 14 mm
PG 21 — KRG 06 / KRL 06 / KRB 06 — 38 | 11 | 33 | 33 — Intervallo di serraggio: 13 - 18 mm
PG 29 — KRG 07 / KRL 07 / KRB 07 — 41 | 11 | 42 | 42 — Intervallo di serraggio: 18 - 25 mm
PG 36 — KRG 08 / KRL 08 / KRB 08 — 51 | 13 | 53 | 55 — Intervallo di serraggio: 22 - 32 mm
PG 42 — KRG 09 / KRL 09 / KRB 09 — 53 | 13 | 60 | 60 — Intervallo di serraggio: 30 - 38 mm
PG 48 — KRG 10 / KRL 10 / KRB 10 — 55 | 14 | 65 | 65 — Intervallo di serraggio: 34 - 44 mm

Documentazione inclusa

• Scheda tecnica disponibile per il prodotto (vedere i file prodotto)

Caratteristiche tecniche

• Materiale (dado & corpo): Poliammide PA6 V2
• Tenuta: guarnizione speciale TPV per resistenza alla polvere
• Filettatura di collegamento: Metrica (EN 60423) e PG (DIN 40430)
• Classe di protezione: IP65 (5 bar con O-ring)
• Intervalli di temperatura: -20 °C a +100 °C e -30 °C a +150 °C
• Intervalli di serraggio disponibili: vedi dati tecnici sopra (M12 a M63 e PG7 a PG48)
• Proprietà: resistenza alla polvere, protezione antivibrazione, resistenza UV su richiesta, facile assemblaggio, privo di alogeni
• Codici colore disponibili: RAL 7001, RAL 7035, RAL 9005
