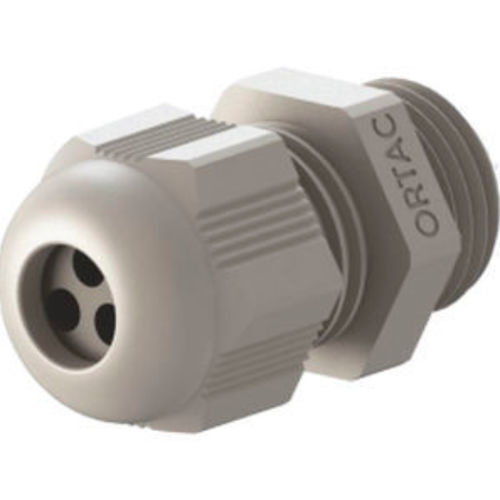

Pressacavo in poliammide OMRG 02A3

in PA6metricosenza alogeni

Nome del prodotto
Pressacavi in poliammide per cavi a più fori e a fessura piatta, filettatura metrica

Materiali e caratteristiche generali
Dado di serraggio: Poliammide PA6 V2
Anello di tenuta: guarnizione speciale in TPV per cavi multi / piatti
Corpo del pressacavo: Poliammide PA6 V2
Filettatura di collegamento: Metrica (EN 60423)
Classe di protezione: IP65
Intervallo di temperatura: 20 °C +100 °C / -30 °C +150 °C

• Per cavi multi o piatti
• Protezione antivibrazione
• Resistenza ai raggi UV
• Facile da assemblare
• Privo di alogeni

Dati tecnici - Pressacavi filettatura metrico (selezione di codici e numero di fori disponibili)

• M 16 x 1,5: OMRG 02A3 / OMRL 02A3 / OMRB 02A3 — 2 fori, C = 3 mm
• M 16 x 1,5: OMRG 02B3 / OMRL 02B3 / OMRB 02B3 — 3 fori, C = 3 mm
• M 16 x 1,5: OMRG 02C3 / OMRL 02C3 / OMRB 02C3 — 4 fori, C = 3 mm
• M 16 x 1,5: OMRG 03A5 / OMRL 03A5 / OMRB 03A5 — 2 fori, C = 5 mm
• M 16 x 1,5: OMRG 03B5 / OMRL 03B5 / OMRB 03B5 — 3 fori, C = 5 mm
• M 20 x 1,5: OMRG 04A6 / OMRL 04A6 / OMRB 04A6 — 2 fori, C = 6 mm
• M 20 x 1,5: OMRG 04B5 / OMRL 04B5 / OMRB 04B5 — 3 fori, C = 5 mm
• M 20 x 1,5: OMRG 05A7 / OMRL 05A7 / OMRB 05A7 — 2 fori, C = 7 mm
• M 20 x 1,5: OMRG 05B6 / OMRL 05B6 / OMRB 05B6 — 3 fori, C = 6 mm
• M 20 x 1,5: OMRG 05C5 / OMRL 05C5 / OMRB 05C5 — 4 fori, C = 5 mm
• M 25 x 1,5: OMRG 06A5 / OMRL 06A5 / OMRB 06A5 — 2 fori, C = 5 mm
• M 25 x 1,5: OMRG 06A9 / OMRL 06A9 / OMRB 06A9 — 2 fori, C = 9 mm
• M 25 x 1,5: OMRG 06B5 / OMRL 06B5 / OMRB 06B5 — 3 fori, C = 5 mm
• M 25 x 1,5: OMRG 06B8 / OMRL 06B8 / OMRB 06B8 — 3 fori, C = 8 mm
• M 20 x 1,5: OMRG 06C7 / OMRL 06C7 / OMRB 06C7 — 4 fori, C = 7 mm
• M 25 x 1,5: OMRG 06G4 / OMRL 06G4 / OMRB 06G4 — 8 fori, C = 4 mm
• M 32 x 1,5: OMRG 07C9 / OMRL 07C9 / OMRB 07C9 — 4 fori, C = 9 mm
• M 32 x 1,5: OMRG 0703 / OMRL 0703 / OMRB 0703 — 16 fori, C = 3 mm

Dati tecnici - Fori piatti metrici (selezione)

• M 20 x 1,5: YMRG 05 / YMRL 05 / YMRB 05 — A = 7 mm, B = 13 mm
• M 20 x 1,5: YMRG 06 / YMRL 06 / YMRB 06 — A = 5 mm, B = 17 mm
• M 32 x 1,5: YMRG 07 / YMRL 07 / YMRB 07 — A = 8 mm, B = 22 mm
• M 40 x 1,5: YMRG 08 / YMRL 08 / YMRB 08 — A = 5,5 mm, B = 28 mm
• M 40 x 1,5: YMRG 08A / YMRL 08A / YMRB 08A — A = 10 mm, B = 28 mm
• M 50 x 1,5: YMRG 09 / YMRL 09 / YMRB 09 — A = 12 mm, B = 33 mm

Documenti e disegni disponibili
Scheda tecnica e disegno tecnico disponibili (referenziati nella pagina prodotto).

Caratteristiche / Specifiche tecniche

• Materiali: Poliammide PA6 V2 per dado e corpo
• Tenuta: guarnizione speciale TPV per cavi multi / piatti
• Standard filettatura: Metrico (EN 60423)
• Classe di protezione: IP65
• Intervallo di temperatura: 20 °C +100 °C / -30 °C +150 °C
• Adatto per: cavi multi o piatti
• Caratteristiche: protezione antivibrazione, resistenza UV, assemblaggio semplice, privo di alogeni
• Varianti disponibili: più misure filettate (M16, M20, M25, M32, M40, M50) e configurazioni di fori/fessure con codici prodotto (serie OMRG / OMRL / OMRB e YMRG / YMRL / YMRB)
