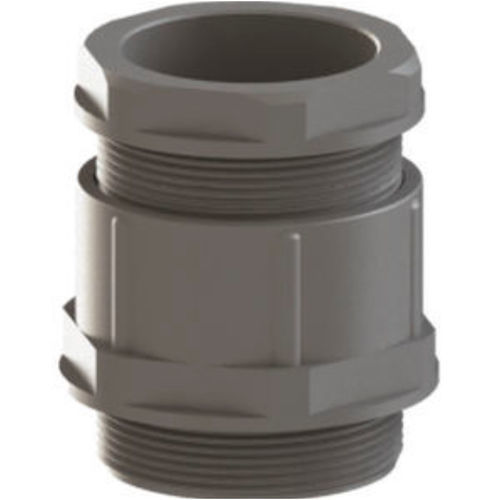

Pressacavo per cavo piatto KMRG 17

in poliammidein PA6IP54

Nome del prodotto
Pressacavi in poliammide, tipo piatto con guarnizione chiusa per ingresso cavi resistente alla polvere e sollievo alla trazione in quadri elettrici. Disponibile con filetti metrici e PG e in diverse gamme di serraggio e codici colore.

Composizione / Componenti principali

• Dado di serraggio: Poliammide PA6 V2 (opzionalmente rinforzato PA6 V2 + 30% GF)
• Anello di tenuta: TPV
• Corpo pressacavo: Poliammide PA6 V2
• Filetto di collegamento: Metrico (EN 60423) e PG (DIN 40430)

Dati tecnici (filetti, codici e dimensioni)
M 12 x 1,5 — Codice grigio: KMRG 17 — Codice grigio chiaro: KMRL 17 — Codice nero: KMRB 17 — H (mm): 21 — GL (mm): 8 — Chiave (mm): 15 — Gamma di serraggio (mm): 3,5 - 6
M 16 x 1,5 — Codice grigio: KMRG 18 — Codice grigio chiaro: KMRL 18 — Codice nero: KMRB 18 — H (mm): 22 — GL (mm): 8 — Chiave (mm): 19 — Gamma di serraggio (mm): 4,5 - 7
M 16 x 1,5 — Codice grigio: KMRG 19 — Codice grigio chiaro: KMRL 19 — Codice nero: KMRB 19 — H (mm): 22 — GL (mm): 8 — Chiave (mm): 22 — Gamma di serraggio (mm): 6 - 9
M 20 x 1,5 — Codice grigio: KMRG 20 — Codice grigio chiaro: KMRL 20 — Codice nero: KMRB 20 — H (mm): 26 — GL (mm): 9 — Chiave (mm): 24 — Gamma di serraggio (mm): 8 - 13
M 20 x 1,5 — Codice grigio: KMRG 21 — Codice grigio chiaro: KMRL 21 — Codice nero: KMRB 21 — H (mm): 28 — GL (mm): 10 — Chiave (mm): 27 — Gamma di serraggio (mm): 11 - 14
M 25 x 1,5 — Codice grigio: KMRG 22 — Codice grigio chiaro: KMRL 22 — Codice nero: KMRB 22 — H (mm): 32 — GL (mm): 11 — Chiave (mm): 33 — Gamma di serraggio (mm): 14 - 18

Serie filetti PG:
PG 7 — Codice grigio: KRG 11 — Codice grigio chiaro: KRL 11 — Codice nero: KRB 11 — H (mm): 21 — GL (mm): 8 — Chiave (mm): 15 — Gamma di serraggio (mm): 3,5 - 6
PG 9 — Codice grigio: KRG 12 — Codice grigio chiaro: KRL 12 — Codice nero: KRB 12 — H (mm): 22 — GL (mm): 8 — Chiave (mm): 19 — Gamma di serraggio (mm): 4,5 - 7
PG 11 — Codice grigio: KRG 13 — Codice grigio chiaro: KRL 13 — Codice nero: KRB 13 — H (mm): 22 — GL (mm): 8 — Chiave (mm): 22 — Gamma di serraggio (mm): 6 - 9
PG 13,5 — Codice grigio: KRG 14 — Codice grigio chiaro: KRL 14 — Codice nero: KRB 14 — H (mm): 26 — GL (mm): 9 — Chiave (mm): 24 — Gamma di serraggio (mm): 8 - 13
PG 16 — Codice grigio: KRG 15 — Codice grigio chiaro: KRL 15 — Codice nero: KRB 15 — H (mm): 28 — GL (mm): 10 — Chiave (mm): 27 — Gamma di serraggio (mm): 11 - 14
PG 21 — Codice grigio: KRG 16 — Codice grigio chiaro: KRL 16 — Codice nero: KRB 16 — H (mm): 32 — GL (mm): 11 — Chiave (mm): 33 — Gamma di serraggio (mm): 14 - 18
PG 29 — Codice grigio: KRG 17 — Codice grigio chiaro: KRL 17 — Codice nero: KRB 17 — H (mm): 35 — GL (mm): 11 — Chiave (mm): 42 — Gamma di serraggio (mm): 18 - 25
PG 36 — Codice grigio: KRG 18 — Codice grigio chiaro: KRL 18 — Codice nero: KRB 18 — H (mm): 39 — GL (mm): 13 — Chiave (mm): 53 — Gamma di serraggio (mm): 25 - 32

Caratteristiche / Specifiche tecniche

• Materiali: dado e corpo in Poliammide PA6 V2; dado opzionalmente rinforzato (PA6 V2 + 30% GF)
• Materiale dell'anello di tenuta: TPV
• Materiale della rondella: Polistirene
• Filetti di collegamento: Metrico (EN 60423) e PG (DIN 40430)
• Classe di protezione: IP54
• Intervallo di temperatura d'esercizio: -20 °C a +100 °C
• Colori/codici disponibili per taglia (Grigio RAL 7001 / Grigio chiaro RAL 7035 / Nero RAL 9005)
• Resistente alla polvere con guarnizione speciale; resistenza ai raggi UV su richiesta
• Progettazione e serraggio tipo DIN; facile da assemblare
• Ampia gamma di intervalli di serraggio a seconda di filettatura/taglia (vedere dati tecnici)
