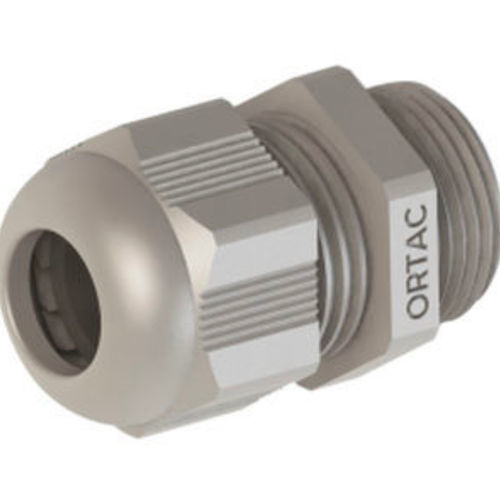

Pressacavo in poliammide OMRV series

in PAin PA6resistente alle vibrazioni

Panoramica
Pressacavi in poliammide con classe di protezione contro il fuoco V0 secondo UL94. Disponibili con filettature metriche (EN 60423) e PG (DIN 40430). Progettati per IP68 5 bar (con O-ring), applicazioni antivibrazione, costruzione senza alogeni e montaggio semplice. Versioni resistenti ai raggi UV disponibili su richiesta.

Materiali

• Dado di bloccaggio: Poliammide PA6 V0-UL94
• Anello di tenuta: TPV
• Corpo pressacavo: Poliammide PA6 V0-UL94

Proprietà principali

• Classe di protezione al fuoco V0 secondo UL94
• Classe di protezione: IP68 5 bar (con O-ring)
• Protezione antivibrazione
• Resistenza UV disponibile su richiesta
• Semplice da montare
• Senza alogeni
• Opzioni di intervallo di temperatura indicate nei dati tecnici

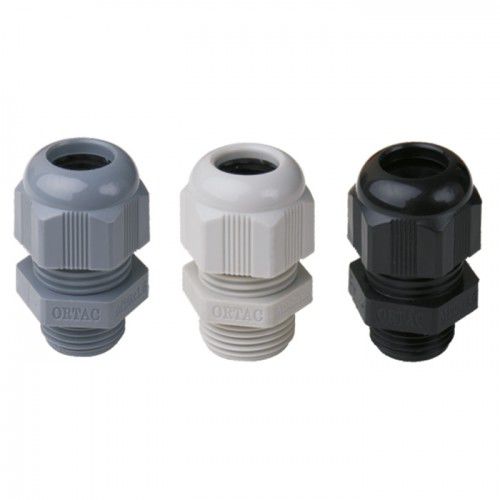

• Disponibile in più misure di filettatura e codici colore (Grigio RAL 7001, Grigio chiaro RAL 7035, Nero RAL 9005)

Dati tecnici
Tabella pressacavi filettatura Metrica / PG (colonne: Filettatura | Codice Grigio (RAL 7001) | Codice Grigio chiaro (RAL 7035) | Codice Nero (RAL 9005) | H mm | GL mm | Chiave mm | Intervallo di serraggio mm):
M 12 x 1,5 | OMRGV 01 | OMRLV 01 | OMRBV 01 | 24 | 8 | 15 | 3 - 6,5
M 16 x 1,5 | OMRGV 02 | OMRLV 02 | OMRBV 02 | 28 | 8 | 19 | 4 - 8
M 16 x 1,5 | OMRGV 03 | OMRLV 03 | OMRBV 03 | 29 | 10 | 22 | 5 - 10
M 20 x 1,5 | OMRGV 04RS | OMRLV 04RS | OMRBV 04RS | 29 | 10 | 24 | 4 - 10
M 20 x 1,5 | OMRGV 04 | OMRLV 04 | OMRBV 04 | 29 | 10 | 24 | 6 - 12
M 20 x 1,5 | OMRGV 05 | OMRLV 05 | OMRBV 05 | 33 | 10 | 27 | 10 - 14
M 25 x 1,5 | OMRGV 06RS | OMRLV 06RS | OMRBV 06RS | 38 | 10 | 33 | 9 - 17
M 25 x 1,5 | OMRGV 06 | OMRLV 06 | OMRBV 06 | 38 | 10 | 33 | 13 - 18
M 32 x 1,5 | OMRGV 07 | OMRLV 07 | OMRBV 07 | 41 | 10 | 42 | 18 - 25
M 40 x 1,5 | OMRGV 08 | OMRLV 08 | OMRBV 08 | 51 | 10 | 53 | 22 - 32
M 50 x 1,5 | OMRGV 09 | OMRLV 09 | OMRLV 09 | 53 | 18 | 60 | 30 - 38
M 63 x 1,5 | OMRGV 10 | OMRLV 10 | OMRBV 10 | 55 | 18 | 65 | 34 - 44

Varianti filettatura PG (colonne: Filettatura | Codice OR Grigio | Codice OR Grigio chiaro | Codice OR Nero | H mm | GL mm | Chiave mm | Intervallo di serraggio mm):
PG 7 | ORGV 01 | ORLV 01 | ORBV 01 | 24 | 8 | 15 | 3 - 6,5
PG 9 | ORGV 02 | ORLV 02 | ORBV 02 | 28 | 8 | 19 | 4 - 8
PG 11 | ORGV 03 | ORLV 03 | ORBV 03 | 29 | 8 | 22 | 5 - 10
PG 13,5 | ORGV 04RS | ORLV 04RS | ORBV 04RS | 29 | 9 | 24 | 4 - 10
PG 13,5 | ORGV 04 | ORLV 04 | ORBV 04 | 29 | 9 | 24 | 6 - 12
PG 16 | ORGV 05 | ORLV 05 | ORBV 05 | 33 | 9 | 27 | 10 - 14
PG 21 | ORGV 06RS | ORLV 06RS | ORBV 06RS | 38 | 11 | 33 | 9 - 17
PG 21 | ORGV 06 | ORLV 06 | ORBV 06 | 38 | 11 | 33 | 13 - 18
PG 29 | ORGV 07 | ORLV 07 | ORBV 07 | 41 | 11 | 42 | 18 - 25
PG 36 | ORGV 08 | ORLV 08 | ORBV 08 | 51 | 13 | 53 | 22 - 32
PG 42 | ORGV 09 | ORLV 09 | ORBV 09 | 53 | 13 | 60 | 30 - 38
PG 48 | ORGV 10 | ORLV 10 | ORBV 10 | 55 | 14 | 65 | 34 - 44

Specifiche tecniche

• Dado di bloccaggio: Poliammide PA6 V0-UL94
• Anello di tenuta: TPV
• Corpo: Poliammide PA6 V0-UL94
• Filettatura di connessione: Metrica (EN 60423) / PG (DIN 40430)
• Classe di protezione: IP68 5 bar (con O-ring)
• Esempi di intervallo di temperatura: +100 °C / -30 °C o +150 °C come nelle tabelle tecniche
• Protezione incendio: V0 secondo UL94
• Protezione antivibrazione
• Resistenza UV su richiesta
• Montaggio semplice
• Senza alogeni
• Disponibile in più misure di filettatura e codici colore (Grigio RAL 7001, Grigio chiaro RAL 7035, Nero RAL 9005) con intervalli di serraggio specifici elencati nei dati tecnici
