Pressacavo in alluminio LSR series
in gomma nitrile (NBR)in PA6in ottone

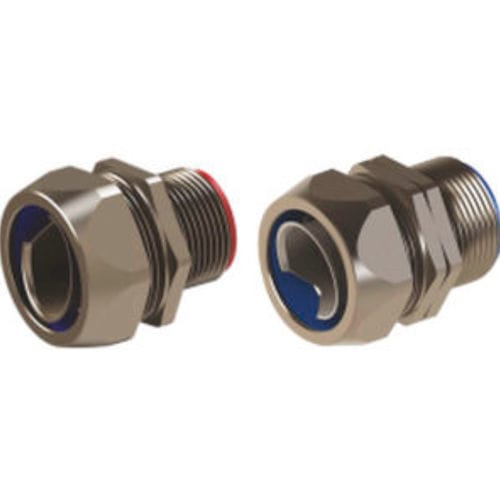

Pressacavo in alluminio - LSR series - ORTAC - in gomma nitrile (NBR) / in PA6 / in ottone
Pressacavo in alluminio - LSR series - ORTAC - in gomma nitrile (NBR) / in PA6 / in ottone
Pressacavo in alluminio - LSR series - ORTAC - in gomma nitrile (NBR) / in PA6 / in ottone - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in alluminio, in gomma nitrile (NBR), in PA6, in ottone, in ottone nichelato
Altre caratteristiche
con filettatura PG, girevole, metrico, con filettatura
Diametro del cavo

Min.: 10 mm
(0,39 in)

Max.: 30 mm
(1,18 in)

Diametro di filettatura

Min.: 12 mm
(0,47 in)

Max.: 100 mm
(3,94 in)

Temperatura di funzionamento

Min.: -45 °C
(-49 °F)

Max.: 105 °C
(221 °F)

Descrizione

Panoramica
Raccordi per condotto a spirale flessibile, stagni ai liquidi, disponibili in versione con corpo fisso o girevole. Progettati per condotti a spirale metallici Tacflex per garantire connessioni stagni e un montaggio agevole.

Materiali
  • Dado di chiusura: Ottone nichelato
  • Anello: PA6
  • Boccola: Alluminio / ottone
  • Corpo passacavo: Ottone nichelato
  • O-ring: NBR

Caratteristiche generali
  • Filettatura di collegamento: Metrica (EN60423) / PG (DIN 40430)
  • Classe di protezione: IP67
  • Intervallo di temperatura: -45 °C a +105 °C
  • Proprietà: Facile da montare
  • Versioni disponibili: Corpo fisso o girevole
  • Condotti compatibili: Applicabile con condotti LGT, CTS o CTPS

Dati tecnici - Corpo fisso (codici e dimensioni)
LSRP 00 / LSRM 00 - PG 7 - M 12 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRP 1A / LSRM 1A - PG 9 - M 16 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRP 01 / LSRM 01 - PG 11 - M 16 x 1,5 - LGT13 - 3/8" - GL 11,5 mm - B 24 mm - C 26 mm
LSRP 2A / - - PG 13,5 - - - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRP 02 / LSRM 02 - PG 16 - M 20 x 1,5 - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRP 03 / LSRM 03 - PG 21 - M 25 x 1,5 - LGT21 - 3/4" - GL 15 mm - B 33 mm - C 35 mm
LSRP 04 / LSRM 04 - PG 29 - M 32 x 1,5 - LGT27 - 1" - GL 15 mm - B 43 mm - C 45 mm
LSRP 05 / LSRM 05 - PG 36 - M 40 x 1,5 - LGT35 - 1 1/4" - GL 16 mm - B 52 mm - C 54 mm
LSRP 06 / LSRM 06 - PG 42 - M 50 x 1,5 - LGT40 - 1 1/2" - GL 18 mm - B 60 mm - C 63 mm
LSRP 07 / LSRM 07 - PG 48 - M 63 x 1,5 - LGT51 - 2" - GL 20 mm - B 74 mm - C 77 mm
- / LSRM 08 - - - M 72 x 1,5 - LGT63 - 2 1/2" - GL 20 mm - B 90 mm - C 90 mm
- / LSRM 09 - - - M 75 x 1,5 - LGT78 - 3" - GL 24 mm - B 105 mm - C 110 mm
- / LSRM 10 - - - M 100 x 2 - LGT102 - 4" - GL 30 mm - B 136 mm - C 140 mm

Dati tecnici - Corpo girevole (codici e dimensioni)
LSRDP 00 / LSRDM 00 - PG 7 - M 12 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRDP 1A / LSRDM 1A - PG 9 - M 16 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRDP 01 / LSRDM 01 - PG 11 - M 16 x 1,5 - LGT13 - 3/8" - GL 11,5 mm - B 24 mm - C 26 mm
LSRDP 2A / - - PG 13,5 - - - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRDP 02 / LSRDM 02 - PG 16 - M 20 x 1,5 - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRDP 03 / LSRDM 03 - PG 21 - M 25 x 1,5 - LGT21 - 3/4" - GL 15 mm - B 33 mm - C 35 mm
LSRDP 04 / LSRDM 04 - PG 29 - M 32 x 1,5 - LGT27 - 1" - GL 15 mm - B 43 mm - C 45 mm
LSRDP 05 / LSRDM 05 - PG 36 - M 40 x 1,5 - LGT35 - 1 1/4" - GL 16 mm - B 52 mm - C 54 mm
LSRDP 06 / LSRDM 06 - PG 42 - M 50 x 1,5 - LGT40 - 1 1/2" - GL 18 mm - B 60 mm - C 63 mm
LSRDP 07 / LSRDM 07 - PG 48 - M 63 x 1,5 - LGT51 - 2" - GL 20 mm - B 74 mm - C 77 mm
- / LSRDM 08 - - - M 72 x 1,5 - LGT63 - 2 1/2" - GL 20 mm - B 90 mm - C 90 mm
- / LSRDM 09 - - - M 75 x 1,5 - LGT78 - 3" - GL 24 mm - B 105 mm - C 110 mm
- / LSRDM 10 - - - M 100 x 2 - LGT102 - 4" - GL 30 mm - B 136 mm - C 140 mm

Caratteristiche / specifiche tecniche
  • Dado di chiusura: Ottone nichelato
  • Anello: PA6
  • Boccola: Alluminio / ottone
  • Corpo passacavo: Ottone nichelato
  • O-ring: NBR
  • Standard filettature di connessione: Metrica (EN60423) e PG (DIN 40430)
  • Protezione ingressi: IP67
  • Intervallo di temperatura: -45 °C a +105 °C
  • Facile da montare
  • Disponibile in versioni con corpo fisso o girevole
  • Compatibile con condotti LGT, CTS e CTPS
