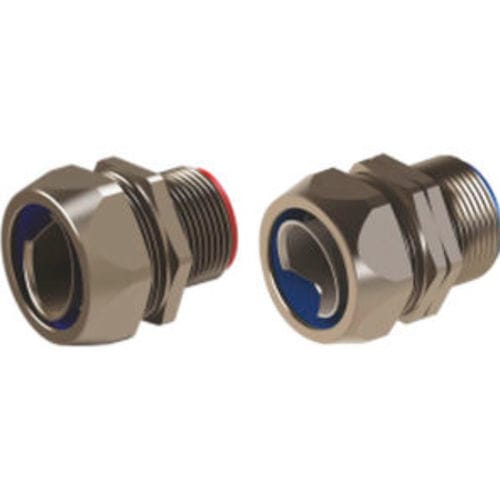

Connettore di guaina flessibile LSRN series

Prodotto
Raccordi per condotto a spirale flessibile progettati per connessioni NPT a tenuta liquida. Disponibili nelle versioni con corpo fisso (serie LSRN) e corpo girevole (serie LSRDN), compatibili con i condotti a spirale LGT, CTS e CTPS.

Materiali e componenti

• Dado di serraggio: Ottone, nichelato
• Anello: PA6
• Ghiera (ferrule): Alluminio o ottone
• Corpo pressacavo: Ottone, nichelato
• Anello O: NBR

Caratteristiche principali

• Filettatura di collegamento: NPT ANSI B1.20.1
• Classe di protezione: IP67 (a tenuta liquida)
• Temperatura di esercizio: -45 °C fino a +105 °C
• Montaggio semplice
• Versioni: corpo fisso (LSRN) e corpo girevole (LSRDN)
• Compatibile con condotti LGT, CTS e CTPS

Codici e dimensioni (Corpo fisso)
Intestazione: Codice | Filetto esterno NPT | Misura spirale | GL mm | B mm | C mm
LSRN 00 | 1/4 in | LGT10 - 1/4 in | 10 | 20 | 22
LSRN 01 | 3/8 in | LGT13 - 3/8 in | 11.5 | 24 | 26
LSRN 02 | 1/2 in | LGT16 - 1/2 in | 13 | 27 | 29
LSRN 03 | 3/4 in | LGT21 - 3/4 in | 15 | 33 | 35
LSRN 04 | 1 in | LGT27 - 1 in | 15 | 43 | 45
LSRN 05 | 1 1/4 in | LGT35 - 1 1/4 in | 16 | 52 | 54
LSRN 06 | 1 1/2 in | LGT40 - 1 1/2 in | 18 | 60 | 63
LSRN 07 | 2 in | LGT51 - 2 in | 20 | 74 | 77
LSRN 08 | 2 1/2 in | LGT63 - 2 1/2 in | 20 | 90 | 90
LSRN 09 | 3 in | LGT78 - 3 in | 24 | 105 | 110
LSRN 10 | 4 in | LGT102 - 4 in | 30 | 136 | 140

Codici e dimensioni (Corpo girevole)
Intestazione: Codice | Filetto esterno NPT | Misura spirale | GL mm | B mm | C mm
LSRDN 00 | 1/4 in | LGT10 - 1/4 in | 10 | 20 | 22
LSRDN 01 | 3/8 in | LGT13 - 3/8 in | 11.5 | 24 | 26
LSRDN 02 | 1/2 in | LGT16 - 1/2 in | 13 | 27 | 29
LSRDN 03 | 3/4 in | LGT21 - 3/4 in | 15 | 33 | 35
LSRDN 04 | 1 in | LGT27 - 1 in | 15 | 43 | 45
LSRDN 05 | 1 1/4 in | LGT35 - 1 1/4 in | 16 | 52 | 54
LSRDN 06 | 1 1/2 in | LGT40 - 1 1/2 in | 18 | 60 | 63
LSRDN 07 | 2 in | LGT51 - 2 in | 20 | 74 | 77
LSRDN 08 | 2 1/2 in | LGT63 - 2 1/2 in | 20 | 90 | 90
LSRDN 09 | 3 in | LGT78 - 3 in | 24 | 105 | 110
LSRDN 10 | 4 in | LGT102 - 4 in | 30 | 136 | 140

Specifiche tecniche

• Dado di serraggio: Ottone, nichelato
• Materiale dell'anello: PA6
• Ghiera (ferrule): Alluminio o ottone
• Corpo pressacavo: Ottone, nichelato
• Materiale della guarnizione O: NBR
• Standard filettatura: NPT ANSI B1.20.1
• Protezione ingressi: IP67
• Intervallo di temperatura: -45 °C a +105 °C
• Versioni: LSRN (fisso) e LSRDN (girevole)
• Condotti compatibili: LGT, CTS, CTPS
• Montaggio: Rapido e intuitivo
