Raccordo idraulico Flexible Spiral Conduit Fittings NPT Fixed Body

filettatoad anelloin ottone nichelato

Prodotto

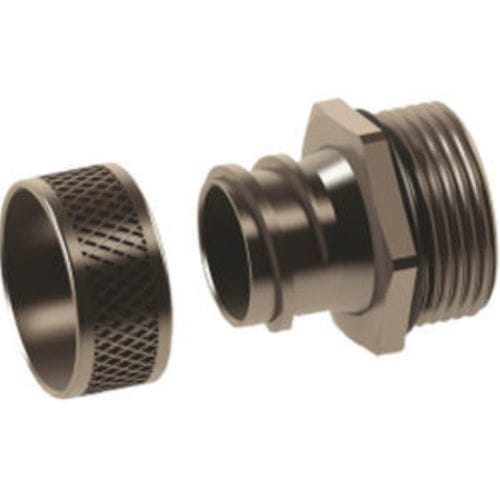

Attacco per condotto a spirale flessibile della serie MNR con corpo fisso, progettato per connessioni filettate NPT.

Materiali e dati di base

• Anello: Ottone nichelato
• Corpo pressacavo: Ottone nichelato
• Anello O: NBR
• Filettatura di collegamento: NPT (ANSI B1.20.1)
• Classe di protezione: IP54
• Intervallo di temperatura: -30 °C a +100 °C

Proprietà

• Facile da assemblare
• Disponibile in versioni con corpo fisso o corpo girevole
• Compatibile con condotti OCGS, OPCGS e OPCHF

Dati tecnici - Dimensioni (mm)
Filetto NPT | Codice | H mm | GL mm | L mm | D mm | Chiave mm | E mm
1/4 in | MNR14 | 26 | 10 | 13 | 6 | 15 | 7,5 x 11,5
3/8 in | MNR 38 | 27,5 | 11,5 | 13 | 7 | 18 | 9 x 13
3/8 in | MNR 138 | 27,5 | 11,5 | 13 | 9 | 18 | 11 x 15
3/8 in | MNR 238 | 27,5 | 11,5 | 13 | 11 | 19 | 13 x 16,5
1/2 in | MNR 12 | 29 | 13 | 13 | 12 | 22 | 14 x 18
1/2 in | MNR 122 | 29 | 13 | 13 | 14 | 22 | 16 x 20
3/4 in | MNR 34 | 32 | 15 | 13 | 18 | 28 | 21 x 25
1 in | MNR 100 | 34 | 15 | 15 | 23 | 35 | 26 x 31
1 1/4 in | MNR 114 | 38 | 16 | 17 | 33,5 | 45 | 37 x 42
1 1/2 in | MNR 112 | 40 | 18 | 17 | 37 | 50 | 40 x 45
2 in | MNR 200 | 42 | 20 | 17 | 46 | 65 | 51 x 56

Caratteristiche / specifiche tecniche

• Materiale (anello e corpo pressacavo): Ottone nichelato
• Materiale O-ring: NBR
• Standard filettatura: NPT (ANSI B1.20.1)
• Protezione ingressi: IP54
• Intervallo temperatura d'esercizio: -30 °C a +100 °C
• Versioni disponibili: Corpo fisso e corpo girevole
• Compatibilità: Per impiego con condotti OCGS, OPCGS o OPCHF
• Proprietà principale: Facile da assemblare
• Codici e dimensioni forniti: Diversi formati NPT con codici MNR e dimensioni dettagliate H/GL/L/D/Chiave/E (vedere dati tecnici)
