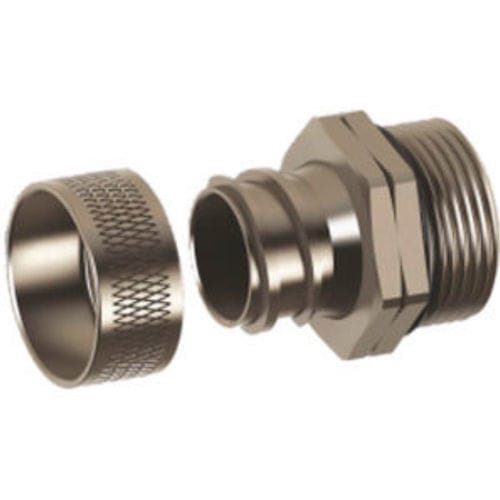

Connettore di guaina flessibile MDM 12

Panoramica

• Corpo snodato progettato per collegare i tubi spiralati flessibili Tacflex a involucri o giunzioni dove sono richieste filettature metriche o PG.

Materiali e componenti

• Anello: Ottone, nichelato
• Corpo pressa-gland snodato: Ottone, nichelato
• O-ring: NBR
• Filettatura di collegamento: Metrica (EN60423) / PG (DIN 40430)
• Classe di protezione: IP54
• Intervallo di temperatura: -30 °C a +100 °C
• Proprietà: Facile da assemblare
• Versioni: Disponibile in versione fissa o con corpo snodato
• Compatibilità: Per uso con i condotti OCGS, OPCGS o OPCHF

Dati tecnici (corpo snodato filettatura metrico / PG)
Filettatura (AG) | Codice | H mm | GL mm | L mm | D mm | Chiave mm | E mm
M 12 x 1,5 | MDM 12 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MDM 16 | 27 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MDM 116 | 29 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MDM 20 | 29 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MDM 120 | 29 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MDM 25 | 31 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MDM 32 | 35 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MDM 40 | 41 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MDM 50 | 41 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MDM 63 | 41 | 14 | 17 | 46 | 65 | 51 x 56
PG 7 | MDP 7 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MDP 9 | 27 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MDP 11 | 29 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MDP 13,5 | 29 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MDP 16 | 29 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MDP 21 | 31 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MDP 29 | 35 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MDP 36 | 41 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MDP 42 | 41 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MDP 48 | 41 | 14 | 17 | 46 | 65 | 51 x 56

Applicazioni

• Utilizzato per collegare i tubi spiralati flessibili Tacflex a involucri o giunzioni quando sono richieste filettature metriche o PG.

Caratteristiche / specifiche tecniche

• Materiale (anello & corpo): Ottone, nichelato
• Materiale O-ring: NBR
• Standard filettatura: Metrica (EN60423) e PG (DIN 40430)
• Protezione ingressi: IP54
• Temperatura operativa: -30 °C a +100 °C
• Montaggio: Facile da assemblare; disponibile in versioni fisse o con corpo snodato
• Compatibilità: Per uso con i condotti OCGS, OPCGS o OPCHF
• Gamma di misure filettature: M12 a M63 e PG 7 a PG 48 con i dati dimensionali corrispondenti elencati sopra
