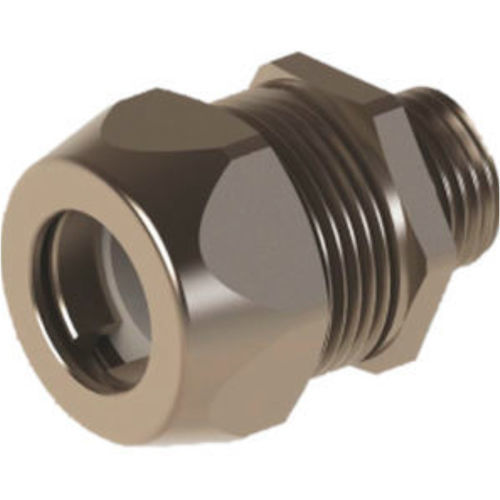

Pressacavo in ottone nichelato LSRPAG 13-PG9

in gomma nitrile (NBR)in PA6in ottone

Panoramica del prodotto
Raccordi per condotti plastici con sovratressitura in filo d'acciaio disponibili nelle versioni a corpo fisso (serie LSRPAG) e a corpo girevole (serie LSRDPAG). Progettati per un montaggio rapido su condotti Tacflex/CTPAS e per garantire protezione IP67 nelle installazioni elettriche industriali.

Materiali / Costruzione di base
Dado di copertura: Ottone con nichelatura
Sostegno condotto: PA6
Morsetto armatura: Ottone
Corpo pressacavo: Ottone con nichelatura
Anello di tenuta: NBR
Filettatura di collegamento: Metrica (EN60423) / PG (DIN 40430)
Classe di protezione: IP67
Intervallo di temperatura: -30 °C a +100 °C

Proprietà

• Montaggio rapido e affidabile su condotti plastici con sovratressitura in filo d'acciaio
• Disponibile nelle configurazioni a corpo fisso o girevole in funzione delle esigenze di installazione
• Compatibile con le dimensioni CTPAS elencate nella tabella tecnica

Dati tecnici - Codici e dimensioni (corpo fisso)
Codice (PG) | Codice (Metrico) | PG | Filettatura metrica | Misura spirale | GL mm | B mm | C mm
LSRPAG 13-PG9 | LSRPAG 13-M16 | PG 9 | M 16 x 1,5 | CTPAS-09 | 10 | 24 | 26
LSRPAG 15-PG11 | LSRPAG 15-M16 | PG 11 | M 16 x 1,5 | CTPAS-11 | 10 | 28 | 30
LSRPAG 18-PG13,5 | LSRPAG 18-M20 | PG13,5 | M 20 x 1,5 | CTPAS-13,5 | 10 | 32 | 35
LSRPAG 21-PG16 | LSRPAG 21-M20 | PG 16 | M 20 x 1,5 | CTPAS-16 | 10 | 35 | 35
LSRPAG 28-PG21 | LSRPAG 28-M25 | PG 21 | M 25 x 1,5 | CTPAS-21 | 14 | 45 | 45
LSRPAG 34-PG29 | LSRPAG 34-M32 | PG 29 | M 32 x 1,5 | CTPAS-29 | 15 | 50 | 50
LSRPAG 42-PG36 | LSRPAG 42-M40 | PG 36 | M 40 x 1,5 | CTPAS-36 | 15 | 60 | 60
LSRPAG 54-PG42 | LSRPAG 54-M50 | PG 42 | M 50 x 1,5 | CTPAS-48 | 15 | 70 | 75
LSRPAG 54-PG48 | LSRPAG 54-M63 | PG 48 | M 63 x 1,5 | CTPAS-48 | 15 | 70 | 75

Dati tecnici - Codici e dimensioni (corpo girevole)
Codice (PG) | Codice (Metrico) | PG | Filettatura metrica | Misura spirale | GL mm | B mm | C mm
LSRDPAG 13-PG9 | LSRDPAG 13-M16 | PG 9 | M 16 x 1,5 | CTPAS-09 | 10 | 24 | 26
LSRDPAG 15-PG11 | LSRDPAG 15-M16 | PG 11 | M 16 x 1,5 | CTPAS-11 | 10 | 28 | 30
LSRDPAG 18-PG13,5 | LSRDPAG 18-M20 | PG13,5 | M 20 x 1,5 | CTPAS-13,5 | 10 | 32 | 35
LSRDPAG 21-PG16 | LSRDPAG 21-M20 | PG 16 | M 20 x 1,5 | CTPAS-16 | 10 | 35 | 35
LSRDPAG 28-PG21 | LSRDPAG 28-M25 | PG 21 | M 25 x 1,5 | CTPAS-21 | 14 | 45 | 45
LSRDPAG 34-PG29 | LSRDPAG 34-M32 | PG 29 | M 32 x 1,5 | CTPAS-29 | 15 | 50 | 50
LSRDPAG 42-PG36 | LSRDPAG 42-M40 | PG 36 | M 40 x 1,5 | CTPAS-36 | 15 | 60 | 60
LSRDPAG 54-PG42 | LSRDPAG 54-M50 | PG 42 | M 50 x 1,5 | CTPAS-48 | 15 | 70 | 75
LSRDPAG 54-PG48 | LSRDPAG 54-M63 | PG 48 | M 63 x 1,5 | CTPAS-48 | 15 | 70 | 75

Caratteristiche / specifiche tecniche

• Materiale dado di copertura: ottone con nichelatura
• Materiale corpo pressacavo: ottone con nichelatura
• Morsetto armatura: ottone
• Sostegno condotto: PA6
• Anello di tenuta: NBR
• Classe di protezione: IP67
• Intervallo di temperatura operativa: -30 °C a +100 °C
• Filettature di collegamento: Metrica (EN60423) e PG (DIN 40430)
• Disponibile in versioni a corpo fisso (serie LSRPAG) e girevole (serie LSRDPAG)
• Compatibile con le dimensioni dei condotti CTPAS elencate nella tabella tecnica
