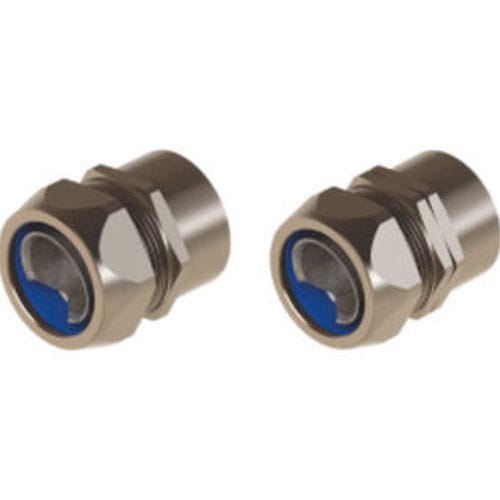

Raccordo idraulico Flexible Spiral Conduit Fittings Liquid Tight Female Type NPT Fixed & Swivel

filettatoDINin ottone nichelato

Prodotto
Raccordi per condotto a spirale flessibile, tenuta liquida, femmina NPT, fisso e snodabile — serie LSRND / LSRDND

Materiali e componenti

• Dado di serraggio: Ottone nichelato
• Anello: PA6
• Guscio (ferrule): Alluminio o ottone
• Corpo pressacavo: Ottone nichelato
• O-ring: NBR

Connessione & Protezione
Filetto di collegamento: Metrico (EN60423) / PG (DIN 40430)
Classe di protezione: IP67 (protetto da polvere e immersione temporanea)
Intervallo di temperatura: -45 °C a +105 °C

Dati tecnici — NPT / CORPO FISSO
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Dati tecnici — CORPO GIREVOLE
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRDND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRDND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRDND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRDND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRDND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRDND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRDND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRDND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRDND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRDND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRDND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Caratteristiche / Specifiche tecniche

• Tipo di prodotto: Raccordi per condotto a spirale flessibile, tenuta liquida, femmina, NPT, versioni fissa e snodabile
• Materiale del dado: Ottone nichelato
• Materiale dell'anello: PA6 (poliammide 6)
• Materiale del guscio: Alluminio o ottone
• Materiale del corpo pressacavo: Ottone nichelato
• O-ring: NBR
• Filettature supportate: Metrico (EN60423) e PG (DIN 40430)
• Classe di protezione: IP67
• Intervallo operativo: -45 °C a +105 °C
• Codici / dimensioni disponibili: Serie LSRND / LSRDND da 1/4" a 4" con misure spiral LGT10 a LGT102
