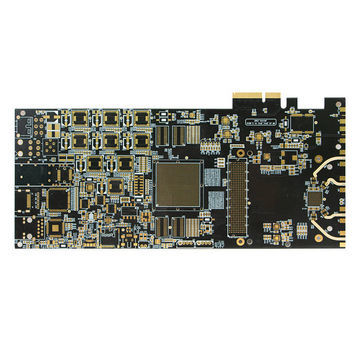

Circuito stampato ad alta velocità

16 strati

Scheda a dita d'oro per PCB ad altissima velocità, questo tipo di circuito è realizzato con materiale ad alta velocità Taiyao TU-872SLK + Rogers RO4350b, prodotto da pressione mista, perforazione meccanica CNC di alto livello, oro a immersione superficiale, doratura a dita spesse e altri processi, il più piccolo L'apertura può raggiungere 0,2 mm, il Min Track/Spacing può raggiungere 127/75um, e lo spessore placcato in oro del dito d'oro può raggiungere 30u. Questo tipo di PCB ad alta velocità è ampiamente utilizzato nel campo delle schede per computer ad alta velocità. Applicazioni Scheda per computer ad alta velocità Materiale TU-872SLK+RO4350b Spessore 1.8±0,1 mm Dimensione minima del foro Foro meccanico 0,20 mm Traccia/spazio minimo 75/75um Spessore minimo del pannello e rapporto di foratura 9:1 Finitura superficiale Dito d'oro 30"+Immersione oro(ENIG) 2u"
