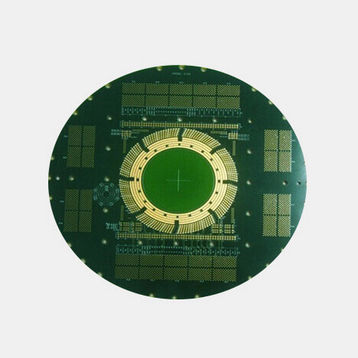

Circuito stampato 42 strati

per applicazioni industriali

Tipo Scheda di test IC Materiale S1000-2M Spessore 6.9 mm Dimensione minima del foro 0.45 mm Rapporto tra spessore del pannello e diametro del foro 15:1 Distanza minima tra foro e conduttore 8mil Finitura superficiale Oro per immersione (ENIG) Campo di applicazione Scheda di prova IC 1.Fino a 64 strati di tecnologia di elaborazione, la traccia minima e lo spazio è di 2,5 / 2,5mil, il più alto rapporto tra spessore della scheda e diametro del foro è 16:1. 2. Tecnologia di elaborazione con dita d'oro lunghe e corte e controllo di precisione della traccia ad alta densità per soddisfare i requisiti di progettazione dei prodotti di comunicazione fotoelettrica. 3. Tecnologia di retroforatura ad alta precisione per ridurre l'induttanza serie equivalente dei vias e per soddisfare i requisiti di integrità del prodotto nella trasmissione del segnale; 4. Processo di produzione avanzato a base di metallo e rame ultra-spesso per soddisfare i requisiti di elevata dissipazione del calore dei prodotti di potenza. 5. Tecnologia di controllo della profondità meccanica e laser ad alta precisione per realizzare la struttura del prodotto con scanalature a più livelli e soddisfare i requisiti di assemblaggio a diversi livelli. 6. Il processo di pressione mista maturo realizza la miscelazione di FR-4 e materiali ad alta frequenza, risparmiando il costo del materiale per i clienti, con la premessa di ottenere le prestazioni ad alta frequenza dei prodotti. 7. L'avanzata tecnologia di processo Anti-CAF migliora notevolmente l'affidabilità e la durata dei prodotti PCB. 8. La tecnologia avanzata dei condensatori e dei resistori interrati migliora notevolmente le prestazioni dei prodotti PCB. 9. La tecnologia avanzata di esposizione dello strato interno soddisfa i requisiti di trasmissione delle informazioni dei circuiti ad alta frequenza.
