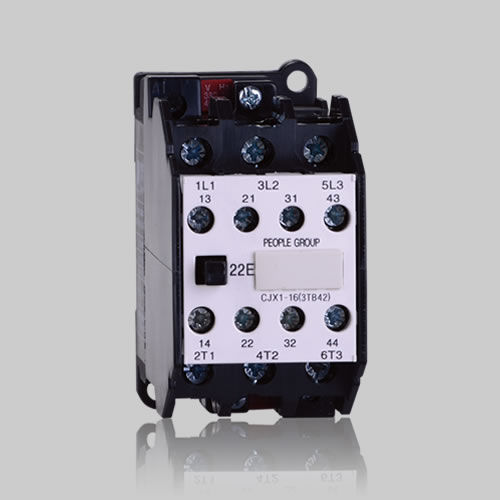

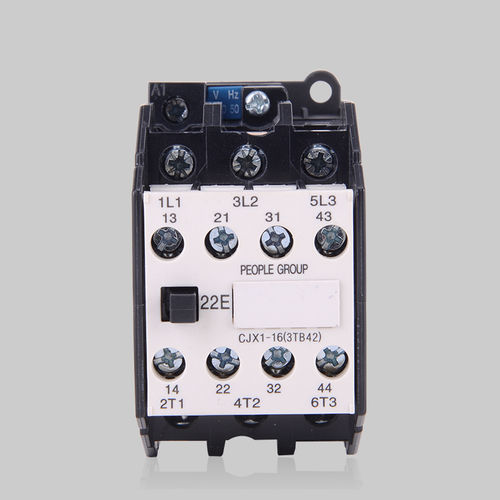

Contattore elettromagnetico CJX1 series

AC

Il contattore CA della serie CJX1 è adatto a circuiti CA a 50 (o 60) Hz, con tensione nominale di esercizio fino a 690 V, corrente nominale fino a 400 A per la categoria di impiego AC-3 e tensione nominale di esercizio pari a 380 V. È progettato per il collegamento e l’interruzione a distanza del circuito e può essere combinato con il modello JRS2 (3UA) per formare un avviatore elettromagnetico, al fine di proteggere il circuito dal sovraccarico causato dal funzionamento. Questo prodotto è conforme alle norme: GB14048.4, IEC60947-4-1, ecc. CONDIZIONI AMBIENTALI DI APPLICAZIONE 3.1 L’altitudine dei luoghi di installazione non supera i 2000 m 3.2 Temperatura ambiente Il limite massimo della temperatura ambiente non supera i +40 ℃; il valore medio della temperatura ambiente nelle 24 ore non supera i +35 ℃. Il limite minimo della temperatura ambiente non è inferiore a -5 ℃. 3.3 Condizioni atmosferiche 3.3.1 Umidità Quando la temperatura massima è di +40 ℃, l’umidità relativa non supera il 50%; è consentita un’umidità relativa leggermente superiore a temperature relativamente basse. Ad esempio, raggiunge il 90% a 20 ℃; è necessario adottare misure speciali qualora si verifichi condensa a causa delle variazioni di temperatura. 3.3.2 Grado di inquinamento: 3 3.4 Condizioni di installazione Installare in luoghi privi di vibrazioni da urti e al riparo da neve o pioggia; il terminale superiore va collegato all’alimentazione, mentre quello inferiore al carico; l’inclinazione tra il piano verticale e il prodotto non deve superare i 5°.
