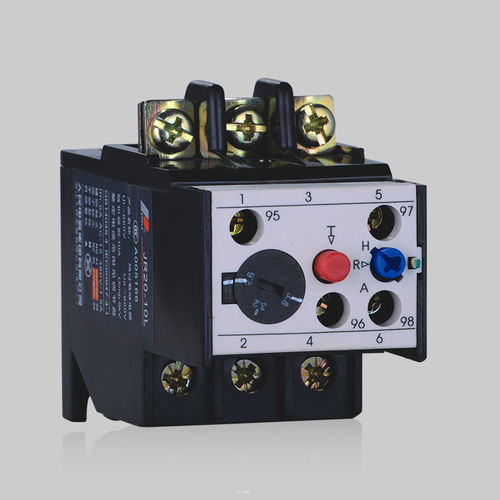

Relè di protezione termico JR20

1NCtrifaseAC

Il relè termico di sovraccarico della serie JR20 è adatto per sistemi di alimentazione a corrente alternata a 50 Hz/60 Hz, con tensione nominale di esercizio Ue: 660 V e corrente da 0,1 a 630 A, e viene utilizzato per la protezione da sovraccarico e interruzione di fase nei motori a corrente alternata. Il relè termico dispone delle seguenti funzioni: protezione contro l’interruzione di fase, compensazione della temperatura, scelta opzionale tra ripristino manuale e ripristino automatico, controllo della flessibilità di sgancio e interruzione manuale dei contatti NC, ecc. Questo prodotto è conforme alle norme GB14048.4, IEC60947-4-1 ecc. Condizioni normali di funzionamento e di installazione 3.1 - Temperatura ambiente: da -5 °C a +40 °C, con valore medio nelle 24 ore non superiore a +35 °C; 3.2 - L’altitudine del luogo di installazione non supera i 2000 m; 3.3 - Condizioni atmosferiche: l’umidità relativa non supera il 50% a +40 °C; è consentita un’umidità relativa più elevata a temperature relativamente basse; ad esempio, l’umidità relativa raggiunge il il 90% a +20 °C; occorre adottare misure speciali qualora si verifichi condensa sul prodotto a causa delle variazioni di temperatura. 3.4 - L’ambiente deve essere privo di rischio di esplosione e non deve contenere gas in grado di corrodere il metallo o danneggiare l’isolamento, né polveri conduttive. 3.5 - Grado di inquinamento: 3 3.6 - Categoria di installazione: III 3.7 - Posizione di installazione: installato in posizione normale, con un’inclinazione tra il lato di installazione e la verticale non superiore a ±5°, e in assenza di vibrazioni e urti evidenti. 3.8 - Grado di protezione: IP 00
