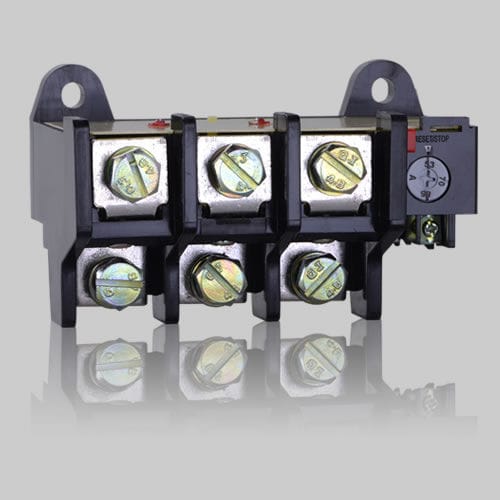

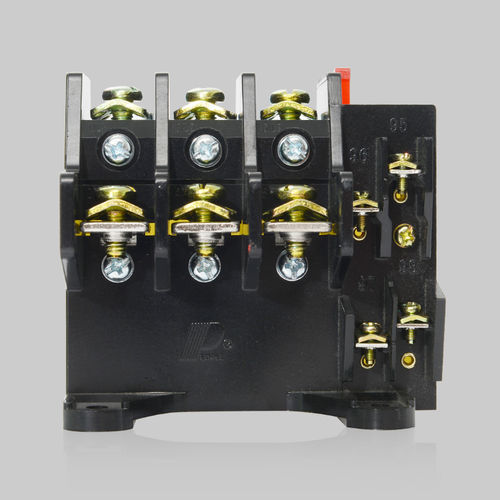

Relè di protezione termico JR36

1NA/NCtrifaseAC

Il relè termico di sovraccarico di tipo bimetallico della serie JRS36 è adatto per circuiti a corrente alternata a 50 Hz, con tensione nominale di esercizio Ue: 690 V CA e corrente compresa tra 0,25 e 160 A, ed è utilizzato per la protezione da sovraccarico e da interruzione di fase dei motori a corrente alternata. Il relè termico offre le seguenti funzioni: corrente di intervento regolabile, compensazione termica, protezione da interruzione di fase, scelta opzionale tra ripristino automatico e manuale; consente di verificare la flessibilità di funzionamento del circuito e di aprire manualmente il contatto NC (chiusura del contatto NO); le sue dimensioni esterne e di installazione sono identiche a quelle del modello JR16B, il che lo rende un prodotto ideale di nuova generazione. Questo prodotto è conforme alle norme: GB14048.4, IEC60947-4-1 ecc. Condizioni normali di funzionamento e di installazione 3.1 Temperatura ambiente: da -5 °C a +40 °C, con un valore medio nelle 24 ore non superiore a +35 °C 3.2 L’altitudine del luogo di installazione non supera i 2000 m; 3.3 Condizioni atmosferiche: l’umidità relativa non supera il 50% a +40 ÿ; è consentita un’umidità relativamente elevata a temperature relativamente basse; ad esempio, l’umidità relativa raggiunge il 90% a +20ÿ; è necessario adottare misure speciali qualora si verifichi condensa sul prodotto a causa delle variazioni di temperatura. 3.4 L’ambiente deve essere privo di rischio di esplosione e non deve contenere gas in grado di corrodere il metallo o danneggiare l’isolamento, né polveri conduttive. 3.5 Grado di inquinamento: 3 3.6 Categoria di installazione: III 3.7 Posizione di installazione: installato in posizione normale, con un'inclinazione tra il piano di installazione e la verticale non superiore a ±5°, in assenza di vibrazioni e urti evidenti. 3.8 Grado di protezione: IP 20
