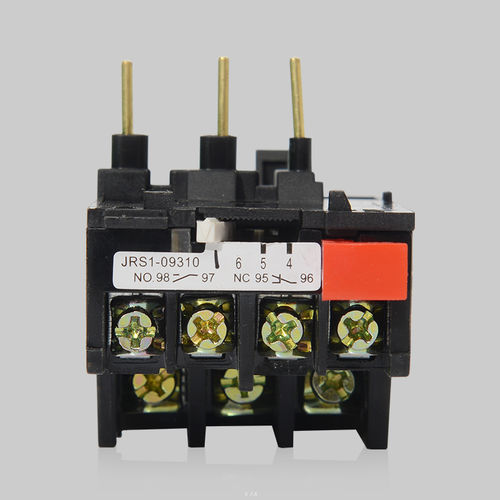

Relè di protezione termico JRS1

trifaseper motore elettricoper montaggio su contatore

Il relè termico di sovraccarico della serie JRS1 è adatto per circuiti a CA 50～60 Hz, con tensione nominale di esercizio Ue: 380 V e corrente nominale 0,1～80 A, e viene utilizzato come protezione da sovraccarico e da interruzione di fase per motori a corrente alternata. Il relè termico presenta una struttura razionale ed è dotato di un dispositivo di regolazione della corrente nominale, di un dispositivo di ripristino manuale, di un dispositivo di arresto, di un dispositivo di compensazione della temperatura, nonché di una struttura di protezione che tutela le mani dal rischio di scossa elettrica. ► Condizioni normali di funzionamento e di installazione 3.1 - Temperatura ambiente: da -5 °C a +40 °C, con un valore medio nelle 24 ore non superiore a +35 °C; 3.2 - L’altitudine del luogo di installazione non supera i 2000 m; 3.3 - Condizioni atmosferiche: L’umidità relativa non supera il 50% a +40 °C; è consentita un’umidità relativa elevata a temperature relativamente basse, ad esempio l’umidità relativa raggiunge il 90% a +20 °C; è necessario adottare misure speciali qualora si verifichi condensa sul prodotto a causa delle variazioni di temperatura. 3.4 - L’ambiente deve essere privo di pericolo di esplosione e non deve contenere gas in grado di corrodere il metallo o danneggiare l’isolamento, né polveri conduttive. 3.5 - Grado di inquinamento: 3 3.6 - Categoria di installazione: III 3.7 - Posizione di installazione: installato in posizione normale, con un’inclinazione tra il lato di installazione e la verticale non superiore a ±5°, in assenza di vibrazioni e urti evidenti. 3.8 - Grado di protezione: IP 00
