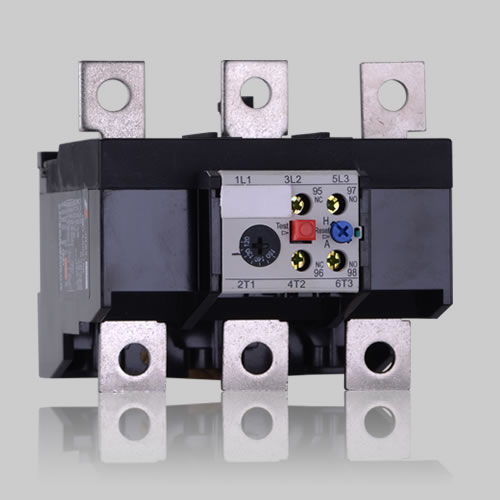

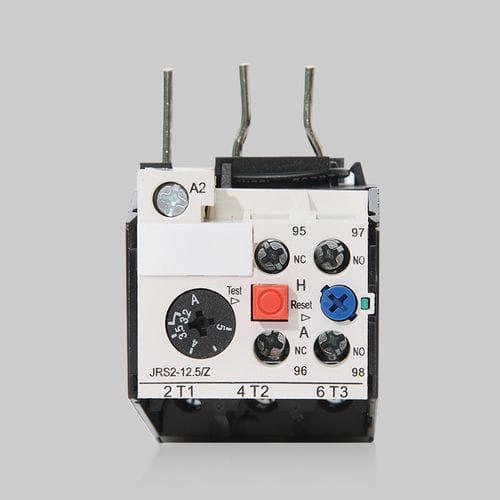

Relè di protezione termico JRS2

1NA/NCtrifaseAC

Il relè termico della serie JRS2 è adatto per impianti elettrici a 50 Hz/60 Hz in corrente alternata, con tensione nominale Ue: 690 V e corrente 0,1~630 (A), per la protezione da sovraccarico e interruzione di fase di motori o circuiti in corrente alternata. Il relè termico è dotato delle seguenti funzioni: protezione contro l’interruzione di fase, compensazione della temperatura, scelta opzionale tra ripristino manuale e ripristino automatico, verifica della flessibilità di funzionamento e apertura manuale dei contatti NC e NO. Condizioni normali di funzionamento e di installazione 3.1 Temperatura ambiente: da -5 °C a +40 °C; il valore medio nelle 24 ore non supera i +35 °C; 3.2 Altitudine: non supera i 2000 m, 3.3 Condizioni atmosferiche: quando la temperatura massima è di +40ÿ, l’umidità relativa non supera il 50%; è ammessa un’umidità relativamente elevata quando la temperatura è relativamente bassa, ad esempio, raggiunge il 90% a +20ÿ; È necessario adottare misure speciali qualora si verifichi condensa dovuta alla variazione di temperatura. 3.4 Grado di inquinamento: 3 3.5 Categoria di installazione: III 3.6 Posizione di installazione: l’inclinazione tra il lato di installazione del relè e la verticale non deve superare ±5° 3.7 Urti e vibrazioni: il prodotto deve essere installato e utilizzato in luoghi privi di scossoni, urti e vibrazioni evidenti. 3.8 Modalità di installazione: I modelli JRS2-12,5, 25, 32, 45, 80 presentano tre modalità di installazione: installazione combinata, installazione a vite e installazione su guida standard da 35 mm. I modelli JRS2-63, 135, 150, 180, 400, 630 dispongono di due modalità di installazione: installazione a vite e installazione su guida standard da 35 mm. 3.9 Grado di protezione: IP00
