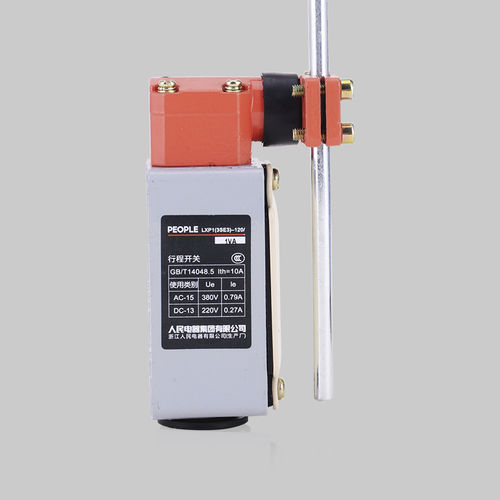

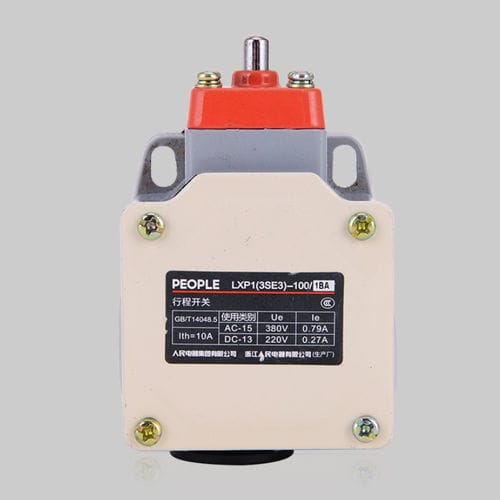

Contatto di fine corsa a camma rotante LXP1

con leve rotativecon asta flessibilemeccanico

L'interruttore di corsa della serie LXP1 è adatto per circuiti di comando con frequenza da 40 Hz a 60 Hz in corrente alternata, tensione in corrente alternata fino a 500 V, tensione in corrente continua fino a 600 V e corrente fino a 10 A. È in grado di convertire un segnale meccanico in un segnale elettrico, ad esempio per l'azionamento di meccanismi di movimento, il controllo della velocità o il controllo programmato Struttura I prodotti di questa serie possono essere classificati in tipo aperto e tipo protetto. Il tipo aperto è disponibile nelle versioni a 2 poli (2P) e a 3 poli (3P). Il tipo aperto a 3 poli è disponibile solo nella versione a oscillazione. Il tipo a 2 poli (2P) è disponibile in 4 varianti: tipo a ponte, tipo istantaneo, tipo a oscillazione, tipo a oscillazione con un ponte e tipo a oscillazione incrociata a quattro. Il tipo protetto è disponibile nelle versioni a 2 poli (2P), 3 poli (3P) e 4 poli (4P). È disponibile in 4 varianti: 1NO+1NC, 1NO+2NC, 2NO+1NC e 2NO+2NC. Parametri tecnici principali 5.1 Temperatura ambiente: da -40 °C a +85 °C 5.2 Tensione nominale di isolamento: Ui = 500 V CA; 600 V CC 5.3 Tensione massima di funzionamento: Ue = 500 V sullo stesso polo. 5.4 Corrente nominale di riscaldamento: Ith = 10 A 5.5 Corrente nominale di funzionamento: Ie (vedere la tabella seguente) 5.6 Durata meccanica: 300 mila 5.7 Durata elettrica: Ie = 1 A/CA - 11,5 milioni; Ie = 0,5 A/CA - 11,10 milioni 5.8 Precisione del movimento ripetitivo dell’asta di spinta: 0,02 mm 5.9 Filettatura di uscita dell’involucro protettivo: M20x1,5 5.10 Capacità di collegamento dei cavi ai contatti: cavo rigido 2x25 mm²; cavo intrecciato (con terminale) 2x1,5 mm²
