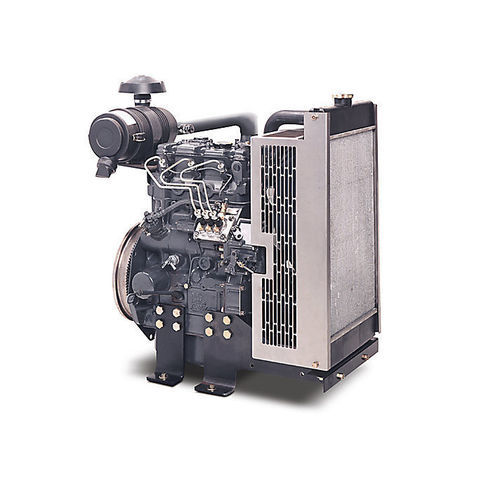

Motore diesel 403D-15

a 3 cilindriin lineaper macchina da cantiere

Panoramica
La serie Perkins 400 comprende motori da 0,5 a 2,2 litri. Il modello Perkins 403D-15 a 3 cilindri è una soluzione compatta di fascia media, ideale per piccole applicazioni industriali: offre prestazioni efficienti, bassi costi operativi e manutenzione semplificata grazie al sistema di alimentazione meccanico.

Punti salienti

• Basso costo totale di proprietà: Consumi e prestazioni competitivi per molte applicazioni. Progettato per l'affidabilità con bande di potenza sovrapposte e un'ampia gamma di opzioni per adattarsi a macchine e mercati specifici. Garanzie standard: un anno per motori a velocità costante, due anni per modelli a velocità variabile.
• Design compatto: Adatto a pale compatte, mini escavatori, pale gommate, saldatrici, piattaforme di sollevamento, torri faro, piccoli trattori, compressori d'aria, macchine per la manutenzione del manto erboso e movimentazione materiali. Configurabile in Stage IIIA/Tier 4 Interim o Stage IIIB/Tier 4 Final a seconda del mercato.
• Prestazioni e raffinatezza: Erogazione di potenza uniforme su modelli a 2, 3 e 4 cilindri (8,2–50 kW / 11–67 CV). Disponibile con iniezione indiretta o diretta per ridurre il rumore e migliorare la combustione.

Equipaggiamento standard (selezionato)

• Sistema aria: Collettore di scarico in ghisa (uscita laterale), collettore di aspirazione, filtro aria montato.
• Elettrico ed elettronica: Alternatore 12 V, motorino d'avviamento 12 V, solenoide di arresto elettronico (ESOS).
• Sistema di raffreddamento: Pompa acqua azionata a cinghia, interruttore temperatura liquido, radiatore e ventilatore montati.
• Volano e carter: Carter volano SAE 4, volano SAE misura 7½.
• Sistema carburante: Pompa di iniezione, filtro carburante.
• Generale: Blocco motore in ghisa, ausilio di avviamento con candela di preriscaldo.
• Sistema olio: Interruttore pressione olio, coppa olio, filtro olio spin-on.

Potenza (valori rappresentativi)
Potenza massima: 24,2 kW (equivalente 32,5 CV)
Coppia massima: 94,4 Nm @ 1800 rpm (equivalente 69,6 lb-ft @ 1800 rpm)
Regime nominale: 2800–3000 rpm
Potenza minima: 20,8 kW (equivalente 27,9 CV)

Normative emissioni
Equivalente EU Stage IIIA / U.S. EPA Tier 4 Interim, China NRIII

Dati generali motore
Numero cilindri: 3 in linea
Ciclo: 4 tempi
Alesaggio: 84 mm (3,3 in)
Corsa: 90 mm (3,5 in)
Cilindrata: 1,5 l (91 in³)
Rapporto di compressione: 22,5:1
Aspirazione: Atmosferica
Sistema di combustione: Iniezione indiretta
Rotazione dal lato volano: Antiorario
Raffreddamento: Liquido

Dimensioni e pesi (tipici)
Lunghezza: 820 mm (32,3 in)
Larghezza: 497 mm (19,6 in)
Altezza: 793 mm (31,2 in)
Peso a secco: 197 kg (434 lb)

Specifiche tecniche

• Modello: 403D-15
• Serie: Perkins 400 Series (3 cilindri)
• Potenza massima: 24,2 kW
• Potenza minima: 20,8 kW
• Coppia massima: 94,4 Nm @ 1800 rpm
• Regime nominale: 2800–3000 rpm
• Emissioni: EU Stage IIIA / U.S. EPA Tier 4 Interim equivalent, China NRIII
• Cilindrata: 1,5 l
• Alesaggio x corsa: 84 mm x 90 mm
• Rapporto di compressione: 22,5:1
• Aspirazione: Atmosferica
• Combustione: Iniezione indiretta
• Raffreddamento: Raffreddato a liquido
• Numero cilindri: 3 in linea
• Peso a secco: 197 kg
• Dimensioni tipiche (L×W×H): 820 mm × 497 mm × 793 mm
• Punti salienti equipaggiamento standard: blocco in ghisa e collettore di scarico in ghisa, filtro aria montato, radiatore e ventilatore montati, alternatore e motorino d'avviamento 12 V, pompa di iniezione, filtrazione carburante e olio, ausilio di avviamento con candela, solenoide di arresto elettronico (ESOS)
