Sensore di vibrazione laser VibroFlex

otticoin fibra otticaper spazio ridotto

Panoramica
VibroFlex è una piattaforma modulare di vibrometria laser Doppler per misure di vibrazione non a contatto, adatta da strutture microscopiche a obiettivi di grandi dimensioni e a lunga distanza. La serie combina più teste sensore dedicate con il front-end Connect+ e il software VibSoft per fornire misure flessibili e ad alte prestazioni per R&S, test di produzione e controllo qualità.

Caratteristiche principali

• Concetto modulare: teste sensore intercambiabili per adattarsi alle esigenze applicative (da micro a lunga distanza).
• Bandwidth configurabile da DC fino a 32 MHz.
• Risoluzione di spostamento sub-picometrica.
• Capacità di misura della velocità fino a ±30 m/s.
• Supporto per teste con fibra ottica per accesso in spazi confinati o difficili da raggiungere.
• Ottica differenziale per misure dirette di moto relativo tra due punti.
• Telecamera integrata per posizionamento preciso del laser e documentazione di prova.
• Progettato per misurare in modo affidabile su superfici difficili (scure, oleose, lucide, calde) senza preparazione della superficie.

Connect+ front-end (unità centrale)
Acquisizione riferimento fase-sincrona, ingressi encoder/tachimetro per analisi d'ordine e run-up, generatore di segnale integrato per misure di funzione di trasferimento e configurazioni multi-vibrometro sincronizzate via PTP. Connettività Ethernet e WiFi per trasferimento dati e controllo tramite VibroLink.

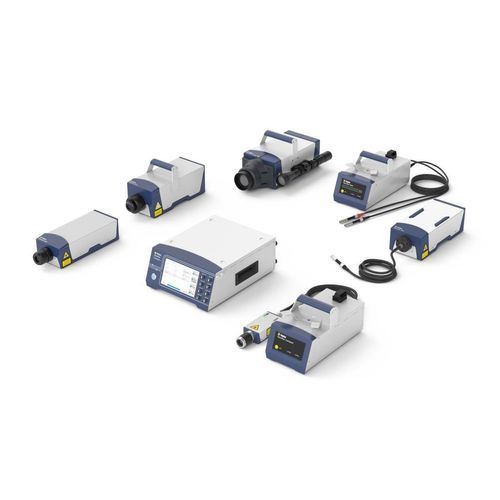

Tipologie di teste sensore (esempi)

• VibroFlex Xtra Fiber — testa remota in fibra ottica per ambienti esigenti o integrati.
• VibroFlex Fiber — testa in fibra per accesso flessibile e misure relative fase-stabili.
• VibroFlex Compact — testa compatta per allestimenti confinati e obiettivi per microscopio per analisi microstrutturali.
• VibroFlex Neo — testa ad alta risoluzione per misure attraverso mezzi trasparenti (vetro, acqua) e prove in camera climatica.
• VibroFlex QTec — interferometro multi-percorso QTec® per miglior rapporto segnale/rumore su superfici difficili.
• VibroFlex Range — testa a lunga distanza per misure non a contatto su grandi strutture (>500 m).

Software e workflow
VibSoft gestisce acquisizione e analisi dei dati ottimizzati per la vibrometria laser; VibroLink abilita il trasferimento dati digitale (Ethernet/WiFi/TCP‑IP) e workflow integrati. Il sistema supporta uscite sincrone di spostamento, velocità e accelerazione per analisi nel dominio del tempo e della frequenza.

Applicazioni e vantaggi

• R&S: banda completa e alta risoluzione temporale per analisi modali e di funzione di trasferimento.
• Test di produzione e QA: ispezione rapida, senza contatto e senza usura per decisioni pass/fail.
• Misure in campo e a lunga distanza: monitoraggio remoto di strutture e macchinari.
• Test in spazi confinati e micro: accesso con fibra ottica e obiettivi microscopici.

Punti di forza (sintesi)
1. Piattaforma consolidata con migliaia di installazioni nel mondo.
2. Massima flessibilità di misura grazie a teste dedicate e ingressi configurabili.
3. Workflow integrati tramite VibSoft e VibroLink.
4. Concetto modulare a prova di futuro, espandibile secondo necessità.
5. Modelli di supporto flessibili: noleggio e servizi di misura.

Specifiche tecniche

• Bandwidth: configurabile da DC fino a 32 MHz.
• Risoluzione spostamento: sub-picometrica (dipende dalla configurazione).
• Intervallo velocità: fino a ±30 m/s.
• Ingressi di riferimento: canale di riferimento fase-sincrono, ingressi encoder/tachimetro.
• Generatore di segnale integrato per misure di funzione di trasferimento.
• Sincronizzazione: supporto PTP per configurazioni multi-vibrometro.
• Connettività: VibroLink (Ethernet, WiFi, TCP/IP) e controllo via VibSoft.
• Uscite: spostamento, velocità e accelerazione sincrone.
• Opzioni sensore: teste fibra ottica, ottica differenziale, obiettivi microscopio, ottiche a lunga distanza (>500 m), QTec® multi-percorso per migliore SNR.
• Superfici: progettato per misurazioni affidabili su superfici scure, oleose, lucide o calde senza preparazione.
