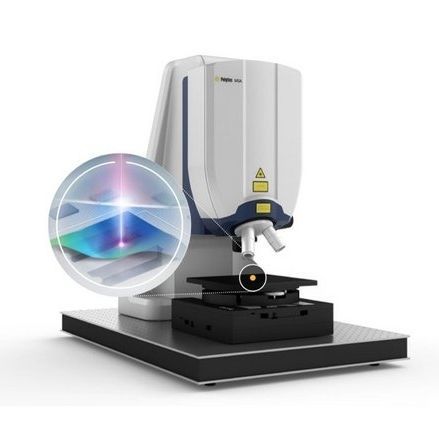

Sistema di misurazione di vibrazioni MSA-650 IRIS

ottico

Caratterizzazione ottica della dinamica all'interno di MEMS con rivestimento in Si La caratterizzazione dinamica dei dispositivi MEMS per misurare e visualizzare la risposta meccanica è importante per lo sviluppo del prodotto, la risoluzione dei problemi e la validazione dei modelli FE. Gli analizzatori di microsistemi MSA di Polytec forniscono misure ottiche rapide e precise del movimento fuori piano (OOP) e in piano (IP). Fino ad ora, questo è stato limitato a dispositivi non imballati e accessibili otticamente. Ora, l'analizzatore di microsistemi Polytec MSA-650 IRIS consente di misurare anche attraverso le calotte di silicio intatte di microstrutture incapsulate come, ad esempio, sensori inerziali, microfoni MEMS, sensori di pressione e altro ancora. Capacità IR di misurare la dinamica dei MEMS attraverso diversi strati di dispositivi con rivestimento in Si Misura della risposta fuori piano in tempo reale fino a 25 MHz (senza post-elaborazione) Risoluzione dello spostamento fuori piano inferiore al picometro Convalida del modello FE dei MEMS allo stato finale, senza difficoltà Separazione superiore dei singoli strati del dispositivo Microscopio video stroboscopico per misurare il movimento in piano fino a 2,5 MHz Sistema automatizzato che si integra bene per la produzione (compatibilità con le stazioni di misura)
