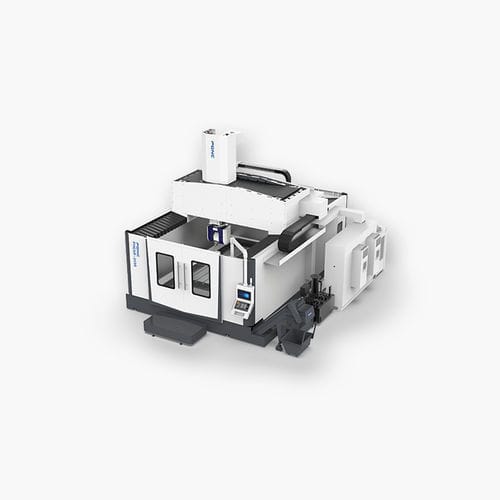

Centro di lavoro CNC 5 assi PHC5D-2030/40L

verticalea portaleHSK A-63

1.L'apparecchiatura adotta un piano di lavoro integrato a forma di U, con tutti gli assi di movimento sopra le pareti del piano. In combinazione con le parti mobili della struttura box in box, migliora efficacemente la stabilità e la rigidità della macchina utensile durante la lavorazione 2.L'asse X e Y è azionato da un motore lineare, la testa Ac a cinque assi è azionata da un motore di coppia e non vi è alcun collegamento di trasmissione intermedio; è possibile ottenere un'elevata risposta dinamica durante l'accelerazione e la decelerazione, ottenendo così una precisione di lavorazione stabile. 3.Il collegamento a cinque assi, con un unico bloccaggio, consente di completare la lavorazione multi-faccia di pezzi complessi e curvi. Ampiamente utilizzato nelle industrie di produzione di apparecchiature meccaniche come automobili, costruzioni navali, aerospaziali e stampi. VIAGGI - Distanza dal naso del mandrino al piano di lavoro mm - 0~1000 Distanza tra le colonne mm - 2850 PIANO DI LAVORO - Dimensioni del piano di lavoro - mm - 2000×3000/4000 Carico massimo del piano di lavoro T/m² 5 Passo della scanalatura a T - / - 22H7;250 MANDRINO - Coppia del mandrino N-m - 30/36(S1/S6) Sezione dello slittone mm - 450×450 MAGAZZINO UTENSILI (OPZIONALE) - Diametro massimo dell'utensile (a pieno carico) - mm Ф80 Diametro massimo dell'utensile (a vuoto) - mm Ф150 Lunghezza massima dell'utensile - mm - 250 VELOCITÀ DI AVANZAMENTO DEGLI ASSI - Avanzamento di taglio X/Y/Z m/min 20/20/15 SPECIFICHE MECCANICHE - Pressione pneumatica richiesta - kg/cm² - 6 sistema cnc - / - SIEMENS/FANUC
