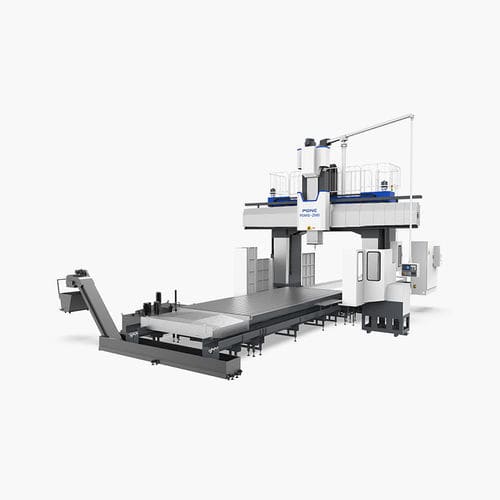

Fresatrice CNC 3 assi PGMG seriesverticalea ponteBT 50
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- a ponte
- Testa del mandrino
- BT 50
- Numero di utensili
- 40 utensili, 60 utensili
- Altre funzioni
- di foratura, di maschiatura
- Applicazioni
- per lavori pesanti
- Corsa X
4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)- Corsa Y
3.900 mm
(153,54 in)- Corsa Z
800 mm
(31,5 in)- Velocità di rotazione
6.000 rpm
(37.699 rad.min-1)- Potenza
17 kW, 25,5 kW
(23,11 hp, 34,67 hp)- Velocità di avanzamento asse X
15 m/min
- Velocità di avanzamento asse Y
15 m/min
- Velocità di avanzamento asse Z-Not Tr-
10 m/min
- Carico massimo del piano di lavoro
15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)- Peso massimo utensili
25 kg
(55,1 lb)- Precisione di collocamento
Min.: 0,012 mm
(0,00047 in)Max.: 0,045 mm
(0,00177 in)- Ripetibilità
Min.: 0,008 mm
(0,00031 in)Max.: 0,035 mm
(0,00138 in)- Peso totale
55 t, 60 t, 65 t
(60,63 us ton, 66,14 us ton, 71,65 us ton)- Lunghezza totale
12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)- Larghezza massima
7.800 mm
(307,1 in)- Altezza totale
6.500 mm
(255,9 in)
Descrizione
Configurare l'asse W per aumentare l'altezza del pezzo lavorato e migliorare le prestazioni di lavorazione.
Rispetto alla macchina a trave fissa, l'intervallo di altezza del pezzo da lavorare è maggiore e la corsa dell'asse W e dell'asse Z può essere sovrapposta, evitando così che la slitta si estenda troppo e influisca sulla rigidità della lavorazione.
Ampiamente utilizzato nella lavorazione di stampi, parti strutturali, macchinari tessili e altre parti.
VIAGGI -
Asse W
mm
1300
Distanza dal naso del mandrino al piano di lavoro
mm - 0~2100
Distanza tra le colonne
mm - 3200
PIANO DI LAVORO -
Dimensioni del piano di lavoro - mm -
2500×4000/6000/8000
Specifiche scanalature a T
/ - 28×200
MANDRINO -
Coppia del mandrino
N-m - 723/1087(S1/S6-40%)
Sezione trasversale dello slittone
mm - 400×400
MAGAZZINO UTENSILI (OPZIONALE) -
Diametro massimo dell'utensile (a pieno carico) - mm
Ф125
Diametro massimo dell'utensile (a vuoto) - mm
Ф250
Lunghezza massima dell'utensile - mm - 400
VELOCITÀ DI AVANZAMENTO DEGLI ASSI -
Avanzamento di taglio X/Y/Z
m/min
6/6/6
SPECIFICHE MECCANICHE -
Pressione pneumatica richiesta - kg/cm² - 6
sistema cnc - / -
SIEMENS/FANUC
---
