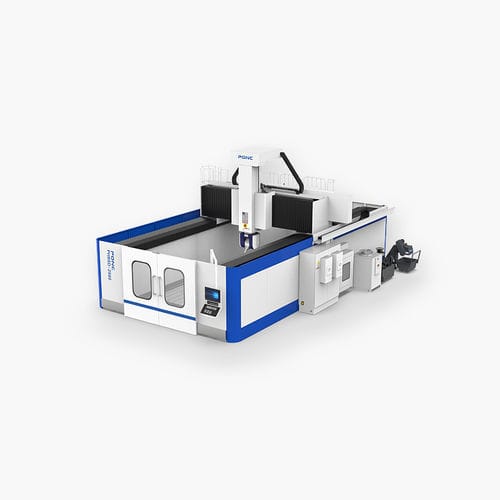

Centro di lavoro CNC 5 assi PHB5D-3040/60/80
verticalein lega di alluminioper acciaio

Centro di lavoro CNC 5 assi - PHB5D-3040/60/80 - PONC CNC - verticale / in lega di alluminio / per acciaio
Centro di lavoro CNC 5 assi - PHB5D-3040/60/80 - PONC CNC - verticale / in lega di alluminio / per acciaio
Centro di lavoro CNC 5 assi - PHB5D-3040/60/80 - PONC CNC - verticale / in lega di alluminio / per acciaio - immagine - 2
Centro di lavoro CNC 5 assi - PHB5D-3040/60/80 - PONC CNC - verticale / in lega di alluminio / per acciaio - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Vuoi acquistare direttamente?
Vai sul nostro Shop.

Maggiori informazioni sul sito di PONC CNC

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
verticale
Materiale lavorato
in lega di alluminio, per acciaio, per rame, per alluminio
Struttura
a portale
Testa del mandrino
HSK A-63
Numero di utensili
20 utensili
Altre funzioni
di fresatura, di foratura, di maschiatura
Applicazioni
per utensili, per lavori pesanti, per il settore aerospaziale
Altre caratteristiche
di alta precisione
Corsa X

4.000 mm, 6.500 mm, 8.500 mm
(157,48 in, 255,91 in, 334,65 in)

Corsa Y

3.100 mm
(122,05 in)

Corsa Z

1.000 mm, 1.250 mm, 1.500 mm
(39,37 in, 49,21 in, 59,06 in)

Velocità di rotazione

6.000 rpm, 18.000 rpm
(37.699 rad.min-1, 113.097 rad.min-1)

Potenza

56 kW, 70 kW
(76,14 hp, 95,17 hp)

Velocità di avanzamento asse X

30 m/min

Velocità di avanzamento asse Y

30 m/min

Velocità di avanzamento asse Z-Not Tr-

30 m/min

Peso massimo utensili

5 kg
(11 lb)

Precisione di collocamento

0,012 mm, 0,02 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00047 in, 0,00079 in, 0,00098 in, 0,00138 in, 0,00177 in)

Ripetibilità

0,008 mm, 0,012 mm, 0,015 mm, 0,02 mm, 0,025 mm
(0,00031 in, 0,00047 in, 0,00059 in, 0,00079 in, 0,00098 in)

Peso totale

57 t, 73 t, 88 t
(62,83 us ton, 80,47 us ton, 97 us ton)

Lunghezza totale

8.300 mm, 10.800 mm, 12.800 mm
(326,8 in, 425,2 in, 503,9 in)

Larghezza massima

7.800 mm
(307,1 in)

Altezza totale

5.700 mm
(224,4 in)

Descrizione

Viene utilizzato un design a ponte, con un'ampia gamma di pezzi da lavorare e un'elevata precisione di lavorazione. L'asse A/C è multiangolo, multi-azimutale e multiangolo, per soddisfare le diverse esigenze di lavorazione. VIAGGI - Distanza dal naso del mandrino al piano di lavoro mm - 0~1250 Distanza tra le colonne mm - 3900 PIANO DI LAVORO - Dimensioni del piano di lavoro - mm - 3000×4000/6000/8000 Carico massimo del piano di lavoro T/m² 5 Passo della scanalatura a T - / - 22H7;250 MANDRINO - Coppia del mandrino N-m - 89/111(S1/S6) Sezione dello slittone mm - 500×500 MAGAZZINO UTENSILI (OPZIONALE) - Diametro massimo dell'utensile (a pieno carico) - mm Ф80 Diametro massimo dell'utensile (a vuoto) - mm Ф150 Lunghezza massima dell'utensile - mm - 250 VELOCITÀ DI AVANZAMENTO DEGLI ASSI - Avanzamento di taglio X/Y/Z m/min 15/15/15 SPECIFICHE MECCANICHE - Pressione pneumatica richiesta - kg/cm² - 6 sistema cnc - / - SIEMENS/FANUC

---

Traduzione automatica  (Visualizza il testo originale in inglese)
