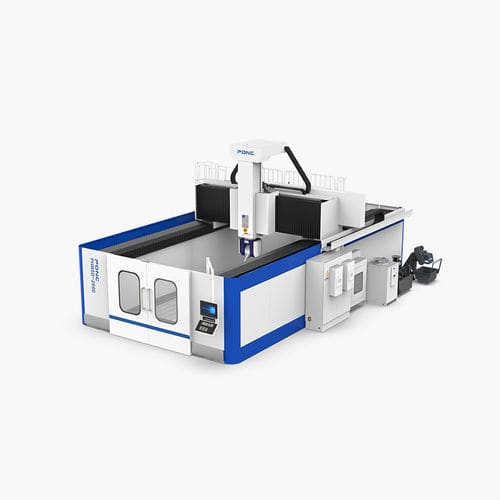

Centro di lavoro CNC per lavorazione meccanica pesante PHB5D-25405 assiuniversalea doppia colonna
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- universale
- Struttura
- a portale, a doppia colonna, a tavola fissa
- Materiale lavorato
- per alluminio, per acciaio, per ghisa, per rame
- Testa del mandrino
- HSK A-63
- Altre funzioni
- di fresatura, di taglio, di foratura, di maschiatura
- Applicazioni
- per l'industria automobilistica, per il settore aeronautico, per pezzi di grandi dimensioni, per l'industria degli stampi, per lavorazione meccanica pesante, per veicolo
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, ad alta produttività, compatto, ad alta potenza, di alta precisione, ad alta rigidità, CE, a motore lineare, con bloccaggio pneumatico
- Corsa X
4.000 mm
(157,48 in)- Corsa Y
2.600 mm
(102,36 in)- Corsa Z
1.250 mm
(49,21 in)- Velocità di rotazione
18.000 rpm
(113.097 rad.min-1)- Potenza
56 kW
(76,14 hp)- Rotazione piano di lavoro (asse C)
360 °
- Velocità di avanzamento asse X
15.000 mm/min
(9,84 in/s)- Velocità di avanzamento asse Y
15.000 mm/min
(9,84 in/s)- Peso totale
8.000 kg
(17.636,98 lb)- Lunghezza totale
12.200 mm
(480,3 in)- Larghezza massima
7.500 mm
(295,3 in)- Altezza totale
5.550 mm
(218,5 in)
Descrizione
- La macchina integra le funzioni di fresatura, alesatura, foratura, alesatura e maschiatura
- Lavorazione di vari pezzi metallici, come pezzi di grandi dimensioni, parti di lamiera, parti di guscio, stampi e altre parti di precisione
- Ampiamente utilizzata nel settore automobilistico, nella costruzione navale, nella produzione di stampi e in altri settori.
- Lavorazione a 5 assi ad alte prestazioni
- Il piano di lavoro e la parete integrati garantiscono la precisione della macchina utensile
- La struttura ottimizzata consente di mantenere elevate le prestazioni dell'apparecchiatura
- Sistema Siemens SINUMERIK 840D elettrico aperto, completo e di alta classe
Rapidità sull'asse X: 30 m/min
Rapidità sull'asse Y: 30 m/min
Rapido sull'asse Z: 30 m/min
Avanzamento di taglio X/Y/Z: 15 m/min
Altezza macchina: 4200 mm
Area coperta della macchina: 5000*8000-13000mm
---
