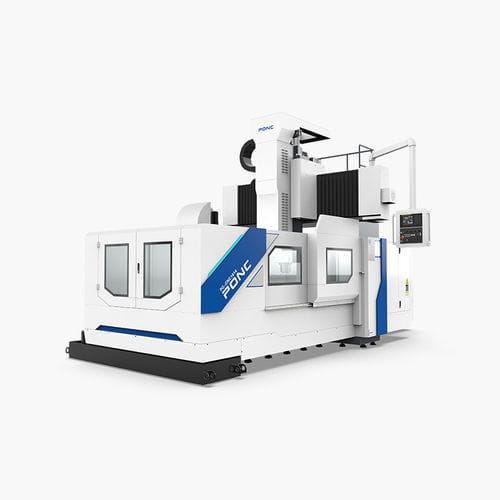

Centro di lavoro 3 assi PG-1614

verticalea ponteBT 50

1. Integrato con la funzione di foratura, alesatura, fresatura, espansione, alesatura, maschiatura rigida, interpolazione lineare, interpolazione circolare, interpolazione elicoidale e collegamento a tre coordinate. 2. Il basamento e il banco di lavoro sono realizzati in ghisa ad alta resistenza e di alta qualità, stampati con sabbia di resina. TRAVERSI - unità - Parametro Asse X - mm - 1600 Asse Y - mm - 1500 Asse Z - mm - 800 Distanza dal naso del mandrino al piano di lavoro - / - 150~950(BT50) Altezza di passaggio del pezzo - mm - 1030 Distanza tra le colonne mm - 1500 PIANO DI LAVORO - Dimensioni del piano di lavoro (larghezza x lunghezza) mm - 1200 x 1700 Larghezza/distanza della scanalatura a T - mm - 7-22/170 Carico massimo - T - 2,5 ALIMENTAZIONE - Rapido su X - m/min - 15 Rapido su Y - m/min - 15 Rapido su Z - m/min - 12 Avanzamento di taglio X/Y/Z - mm/min 10/10/8 SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO - Sistema di lubrificazione - Automatico - Impianto di raffreddamento - Raffreddamento ad acqua - ACCURATEZZA - Precisione di posizionamento dell'asse X - mm - 0,02 Precisione di posizionamento degli assi Y/Z mm - 0,015/0,01 Precisione della ripetibilità degli assi X/Y/Z mm - 0,015 SPECIFICHE MECCANICHE - Pressione pneumatica richiesta - kg/cm² - 6~9 sistema cnc - / - SIEMENS/FANUC Altezza macchina - mm - 3800 Area del pavimento - mm - 5800x4850 Peso della macchina - T - 13,5
