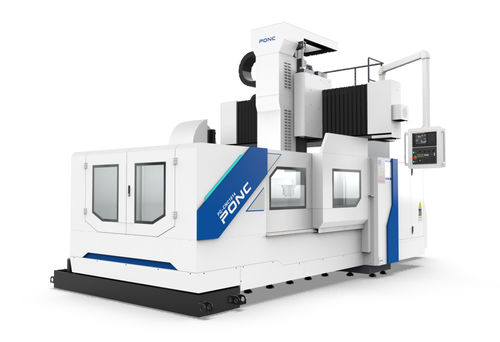

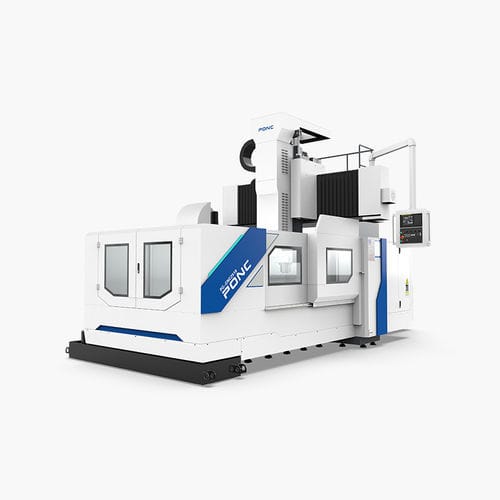

Centro di lavoro 3 assi PG-2518verticalea ponteBT 50
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- a ponte
- Testa del mandrino
- BT 50
- Altre funzioni
- di foratura, di maschiatura
- Applicazioni
- per lavori pesanti
- Corsa X
2.500 mm
(98,43 in)- Corsa Y
2.000 mm
(78,74 in)- Corsa Z
1.000 mm
(39,37 in)- Velocità di rotazione
6.000 rpm
(37.699 rad.min-1)- Potenza
18,5 kW
(25,15 hp)- Velocità di avanzamento asse X
15 m/min
- Velocità di avanzamento asse Y
15 m/min
- Velocità di avanzamento asse Z-Not Tr-
12 m/min
- Carico massimo del piano di lavoro
6 t
(7 us ton)- Precisione di collocamento
0,01 mm, 0,015 mm, 0,02 mm
(0,00039 in, 0,00059 in, 0,00079 in)- Ripetibilità
0,015 mm
(0,00059 in)- Peso totale
23 t
(25,35 us ton)- Lunghezza totale
7.300 mm
(287,4 in)- Larghezza massima
5.400 mm
(212,6 in)- Altezza totale
4.400 mm
(173,2 in)
Descrizione
1.Integrato con funzioni di foratura, alesatura, fresatura, espansione, alesatura, maschiatura rigida, interpolazione lineare, interpolazione circolare, interpolazione elicoidale e collegamento a tre coordinate.
2.Il basamento e il banco di lavoro sono realizzati in ghisa ad alta resistenza e di alta qualità, stampati con sabbia di resina.
VIAGGI
Altezza di passaggio del pezzo - mm - 1150
Distanza tra le colonne
mm - 1800
PIANO DI LAVORO -
Dimensioni del piano di lavoro (larghezza x lunghezza)
mm - 1600 x 2500
Larghezza/distanza della scanalatura a T - mm -
9-22/180
ALIMENTAZIONE -
Avanzamento di taglio X/Y/Z -
mm/min
10/10/8
SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO -
Sistema di lubrificazione - Automatico -
Sistema di raffreddamento - Raffreddamento ad acqua -
SPECIFICHE MECCANICHE -
Pressione pneumatica richiesta - kg/cm² - 6~9
sistema cnc - / -
SIEMENS/FANUC
---
